disegno architettonico, D'Aronco Raimondo Tommaso, XX

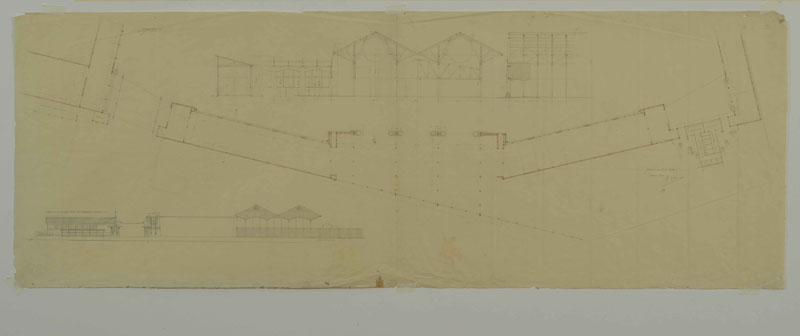

Planimetria, prospetto verso via Teobaldo Ciconi e sezioni delle strutture di un padiglione composto da un vano a tre luci dall’impianto irregolare, innestato tra due ali leggermente convergenti concluse da porte collegate ad altri edifici.

Il disegno raffigurante il padiglione dello Sport, sfortunatamente rimasto sulla carta, è stato eseguito da Raimondo D’Aronco in Turchia per l’Esposizione Regionale di Udine del 1903. In riferimento a questa tavola si conserva una lettera autografa datata 26 ottobre 1902, in cui l’architetto illustra nel dettaglio il progetto all’ingegnere Gio. Batta Cantarutti. Innanzitutto, egli descrive l’impostazione generale del padiglione e il corpo centrale a tre luci, costituito da "una grande intelaiatura in ferro" e da un finestrone a graticcio sostenuto da "una trave ornata […] progettata più alta alle estremità che nel centro". Per i pilastri di sostegno della struttura, invece, D’Aronco suggerisce di rivestire le basi a tronco di piramide "con placche di ferro ricoprenti un’immaginaria ossatura in ferro interna"; affermazione che denuncia l’attenzione rivolta ai materiali moderni. Tuttavia, il passaggio più interessante della missiva concerne la trave posta inferiormente al traliccio, la quale "sarà ornata di bulloni piccoli e grandi, esagerati per ragioni decorative". La tematica dell’utilizzo di un elemento strutturale in chiave ornamentale esplica una stringente vicinanza con il linguaggio architettonico della Secessione viennese e della Wagnerschule: basti osservare l’Österreichische Postsparkasse (1903), dove la struttura è celata da un rivestimento caratterizzato da lastre fissate con borchie di bronzo, la cui disposizione genera in facciata un disegno regolare e decorativo.
