teodolite, Carl Zeiss Jena, produzione industriale tedesca

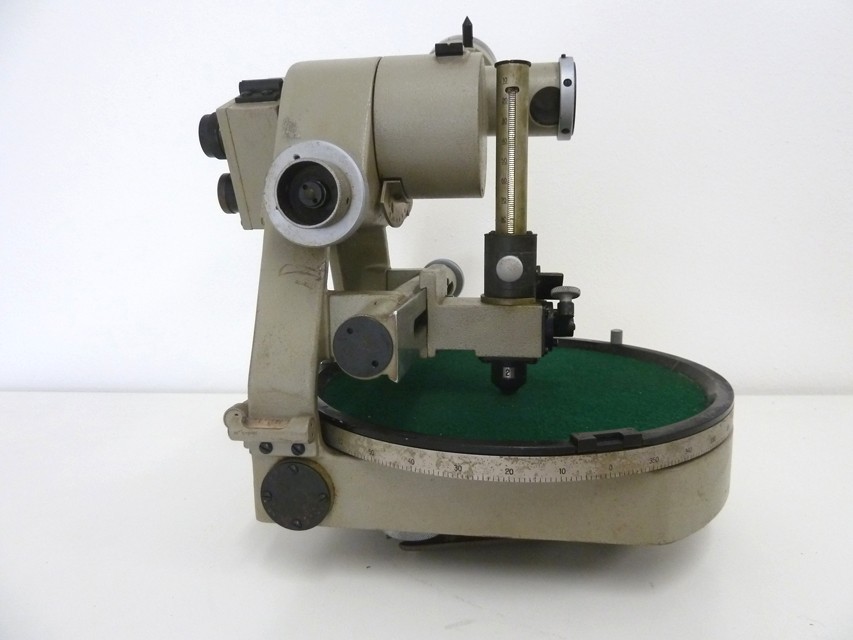

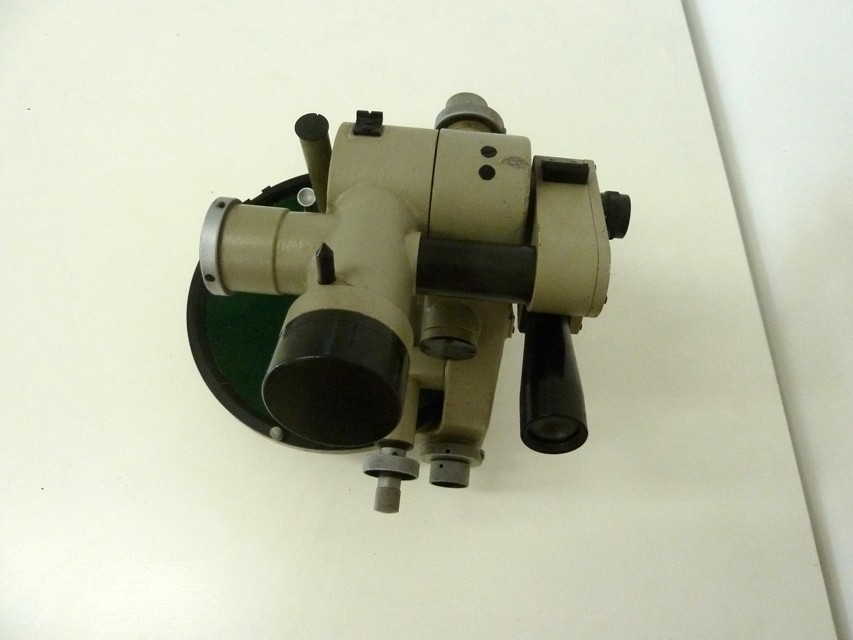

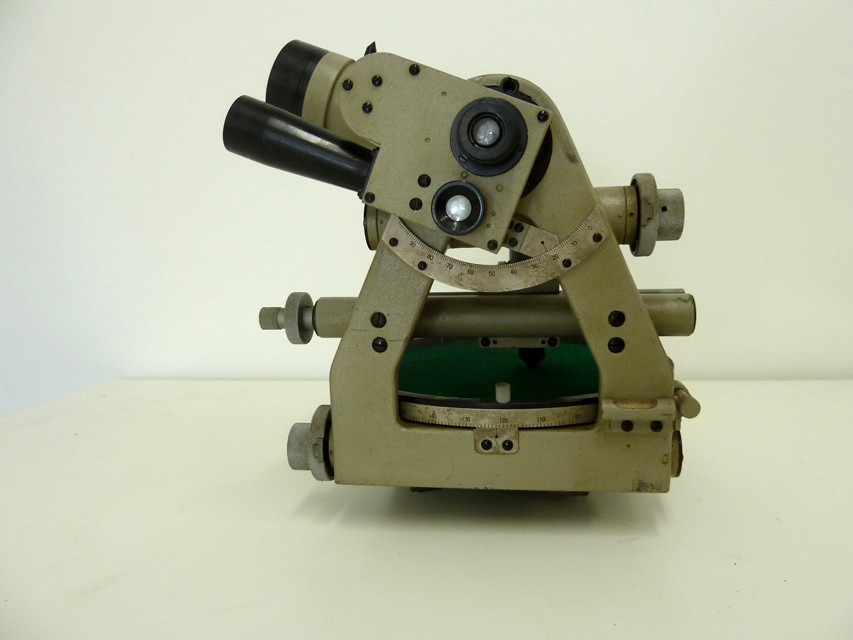

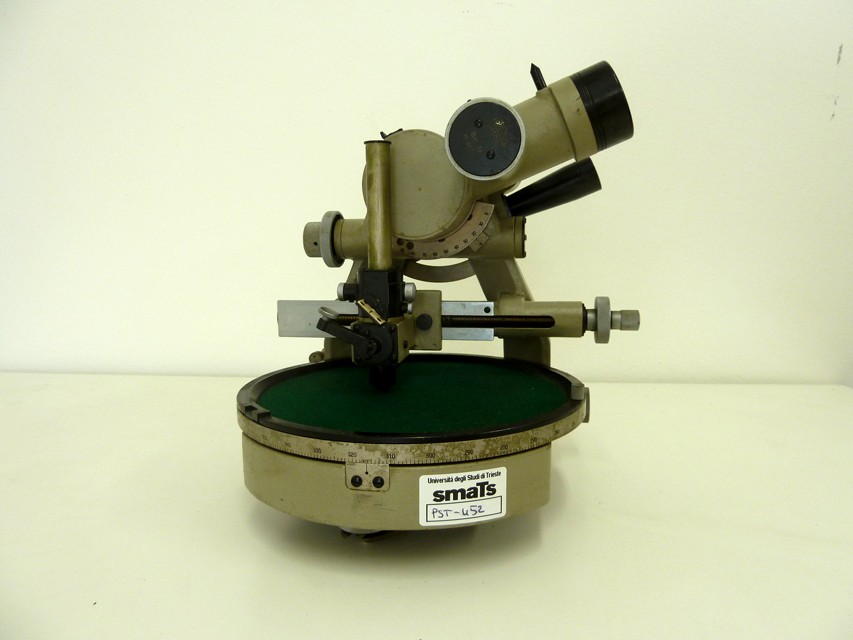

Strumento composito che associa ad un teodolite un sistema di registrazione. Presenta un cannocchiale principale, dotato di manopola di orientamento, ed uno di puntamento, un semicerchio verticale graduato da 0° a 100° ed una livella torica. La base è costituita da una tavola di registrazione, circolare, il cui bordo esterno si presenta graduato da 0° a 100°, dotata di un sistema scrivente libero di scorrere, sia in senso verticale che orizzontale, lungo due guide graduate. Inferiormente presenta una piastra triangolare che ne consente l'aggancio al treppiede.

FUNZIONE

Consente di ottenere una registrazione semi-automatica, sincrona e sequenziale, della proiezione orizzontale della linea di volo di un corpo. In pratica, associata ad un corpo una determinata velocità di risalita, permette di convertire, meccanicamente, il movimento del corpo in valori di azimut e quota, registrandoli su un diagramma polare.

MODALITA' D'USO

Fissato lo strumento al treppiede, si procede con le misure.
