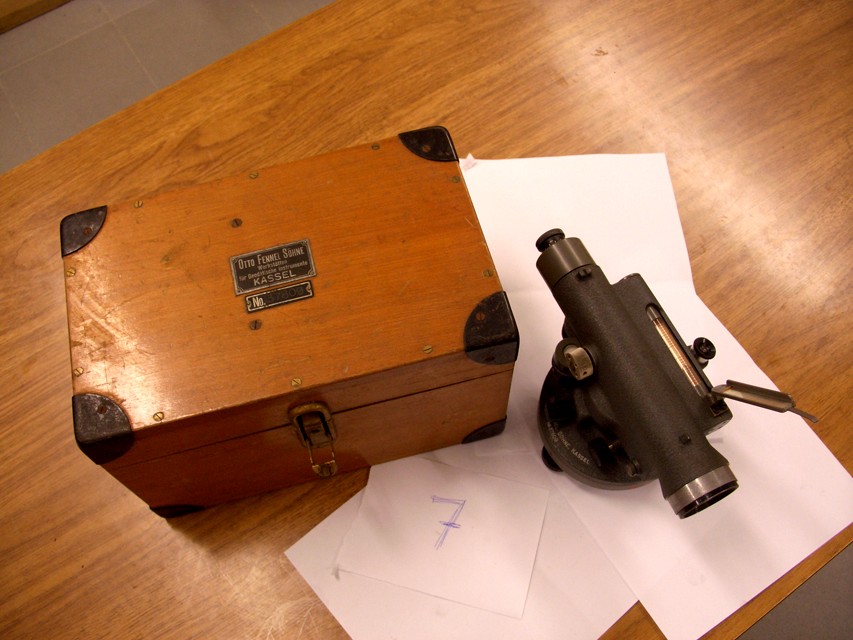

livello, Fennel, produzione industriale tedesca

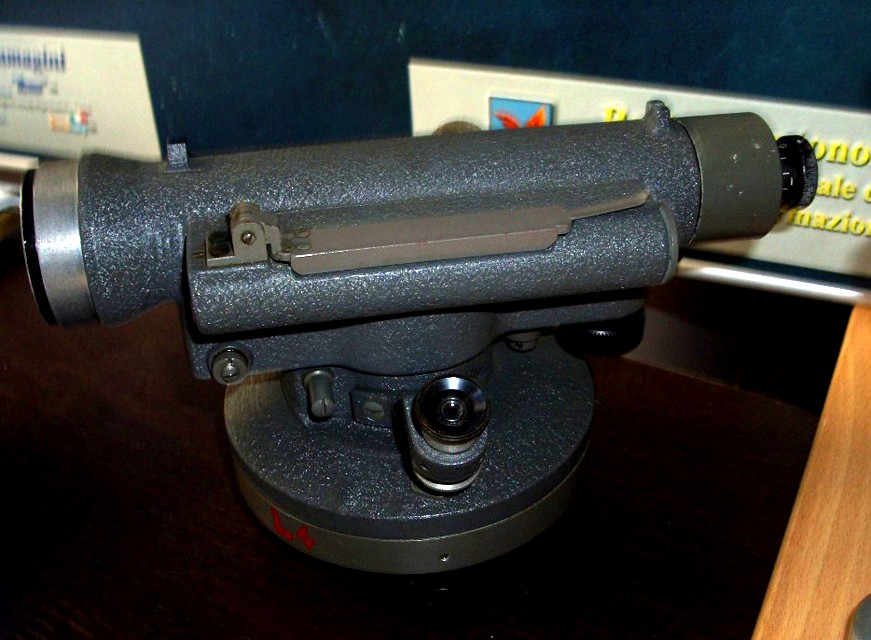

Lo strumento presenta piastra di base circolare sulla quale poggiano le tre viti di elevazione, equidistanti, che sorreggono il basamento cilindrico sul quale è posto il cerchio orizzontale, protetto, dotato di microscopio. Su un fianco del cannocchiale, che reca al di sotto dell'oculare l'indice per le letture del cerchio, è montata una livella sferica, sull'altro una livella torica, fornita di specchietto. L'aggancio al treppiede avviene tramite la piastra di base, presentante l'alloggiamento per il vitone portato dallo stesso. E' un livello maneggevole e solido, adatto per i lavori di cantiere

FUNZIONE

Consente di individuare una direzione orizzontale, detta linea di mira o di collimazione, e di misurare differenze di quote attraverso il metodo della livellazione geometrica, tramite la lettura su un'asta graduata, detta stadia.

MODALITA' D'USO

Fissato lo strumento su un apposito treppiede, orientarlo, traguardare, attraverso il cannocchiale, la stadia e procedere con le misurazioni.
