diottra, Carl Zeiss Jena, produzione industriale tedesca

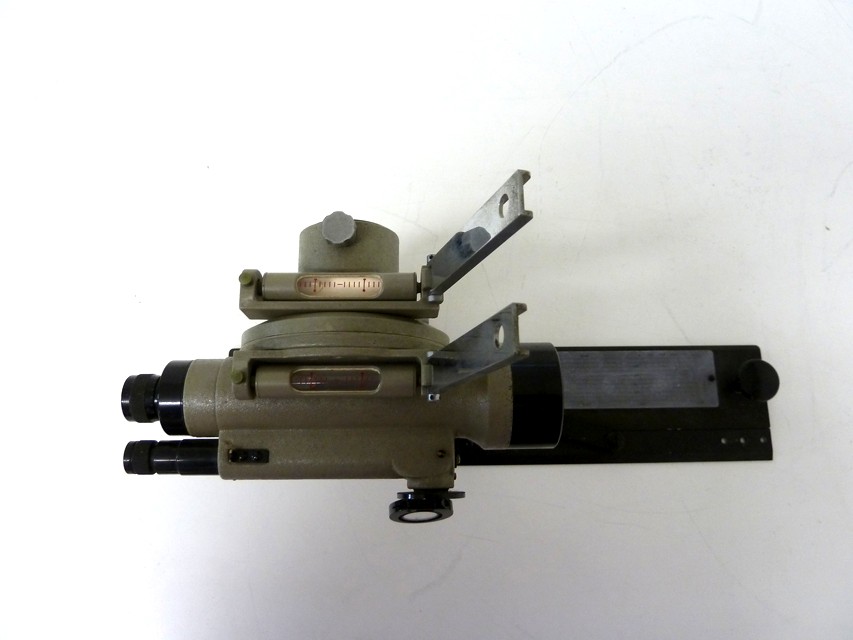

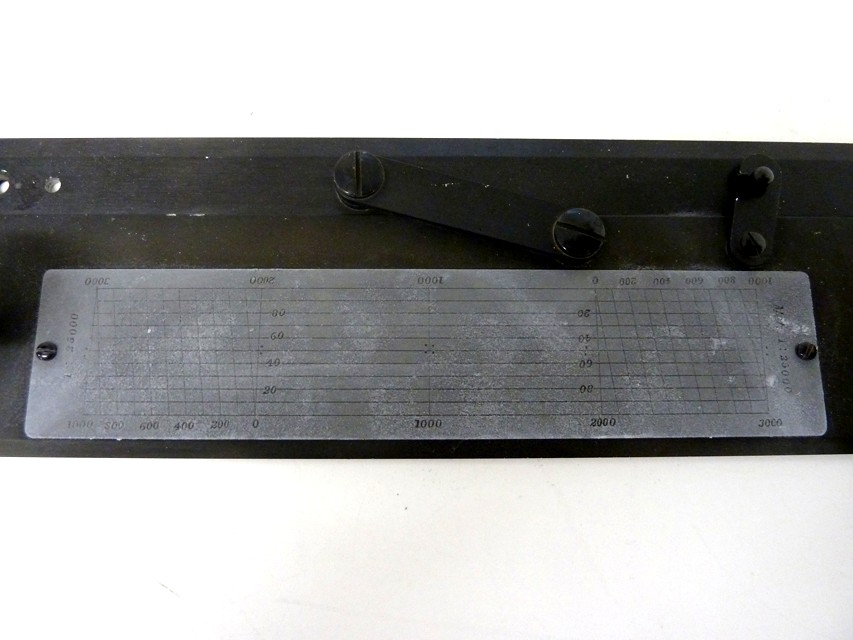

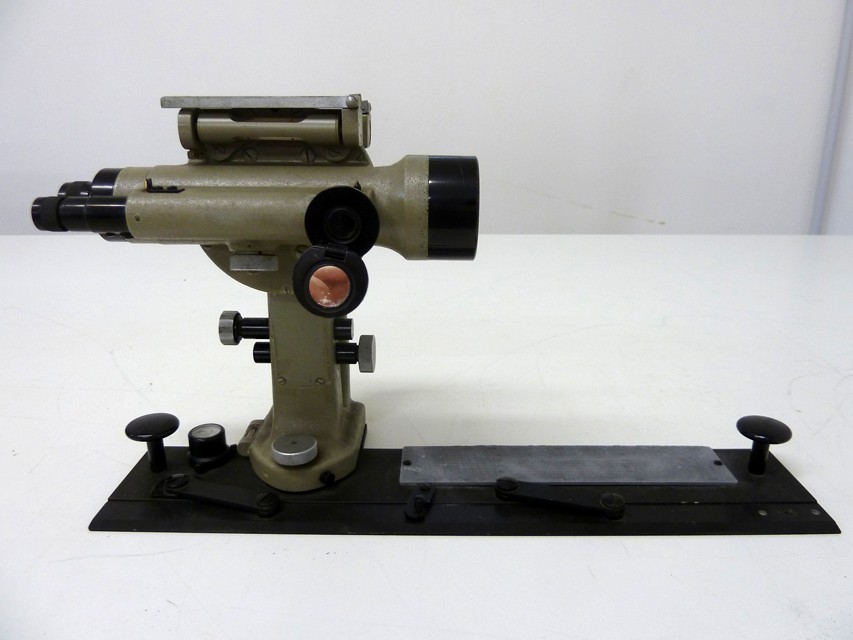

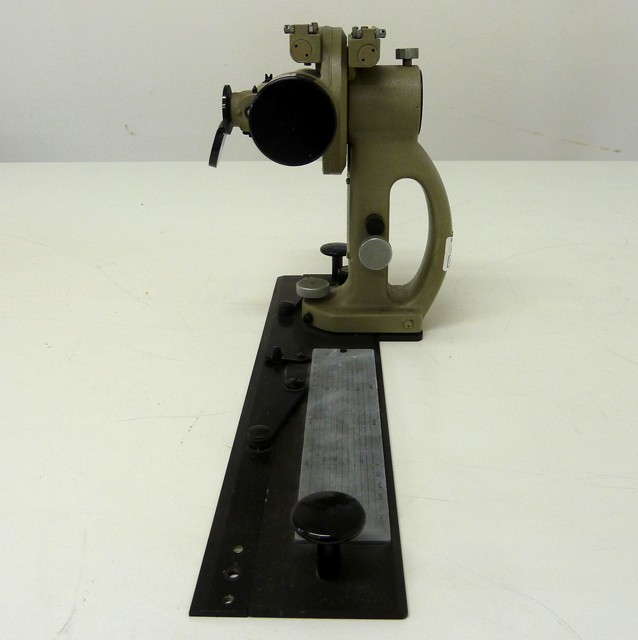

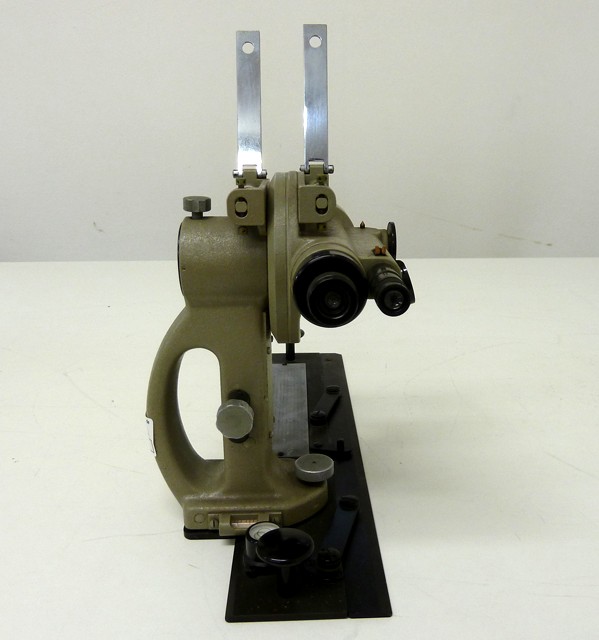

Diottra presentante basamento a forma d’impugnatura per facilitarne il trasporto. La base dell'alidada presenta una livella torica per la verticalità trasversale, dotata della relativa vite di regolazione. Il cannocchiale, con a fianco il cannocchialino per la lettura del cerchio, porta una livella che ne consente la disposizione orizzontale e l'utilizzo come livello. La messa a fuoco è effettuata tramite un bottone posto inferiormente e il reticolo presenta un filo verticale e tre orizzontali. L’ illuminazione del cerchio avviene mediante uno specchietto. Sulla sommità dell'alidada sono presenti la vite di fermo del cannocchiale e due livelle toriche dotate di specchietto. La riga dell'alidada, riporta, partendo dal lato dell'operatore: il pomello per l’orientamento della stessa, una bolla sferica, il sostegno della diottra, un secondo pomello e, infine, una placchetta metallica con due scale ticoniche.

FUNZIONE

Associata ad una tavoletta pretoriana, consente di eseguire, direttamente sul terreno, il rilievo ed il disegno del dettaglio con elevata precisione.

MODALITA' D'USO

Posizionare la diottra su una tavoletta pretoriana precedentemente fissata ad un treppiede, orientarla e procedere con le misure.
