restitutore fotogrammetrico, OMI Nistri, produzione industriale

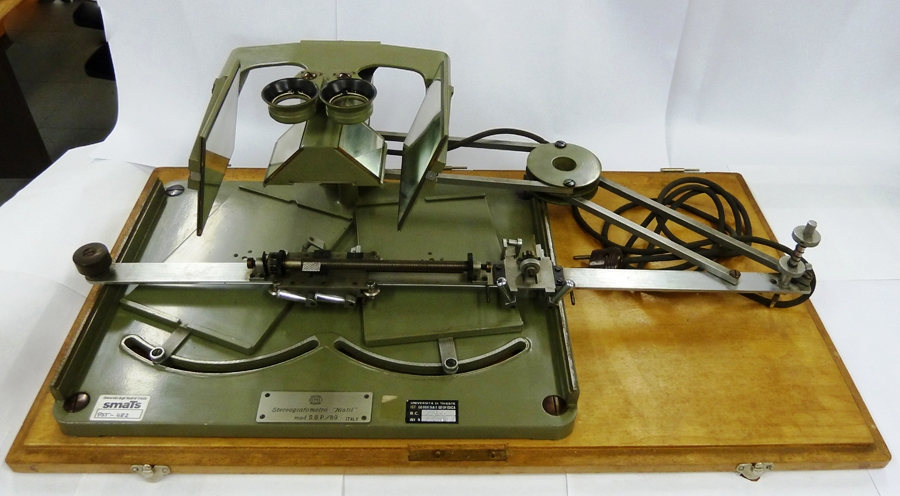

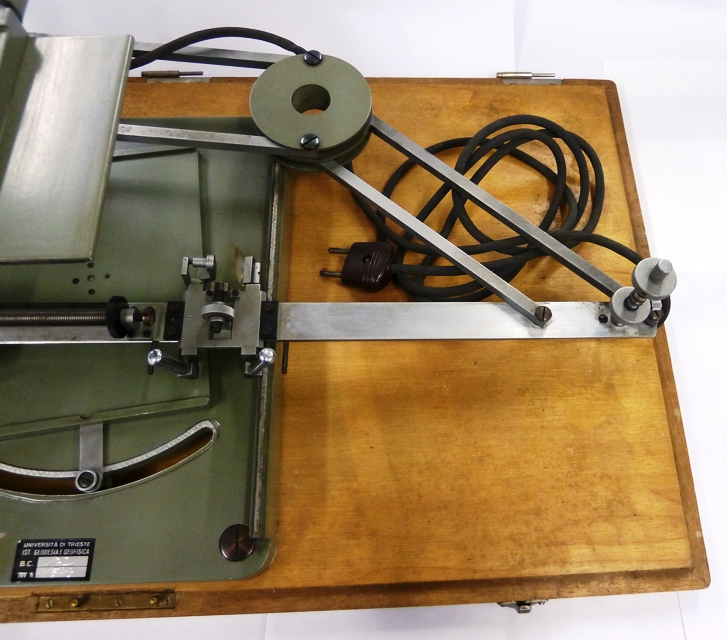

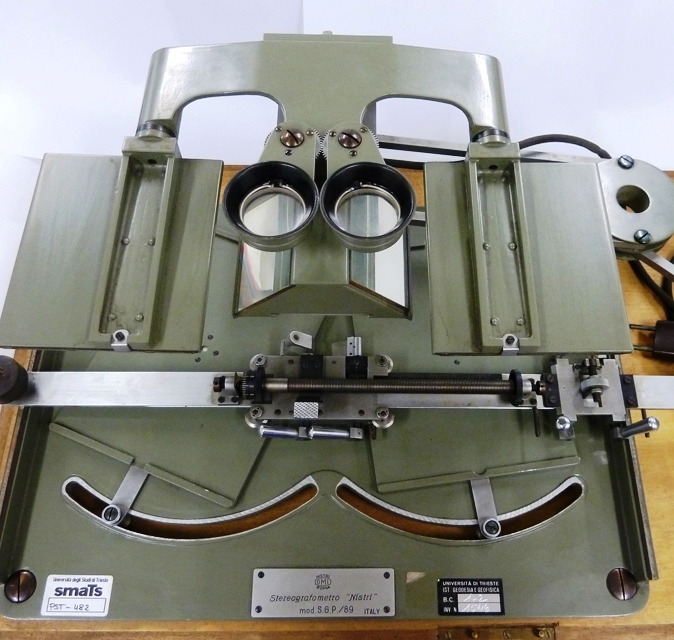

Lo strumento è costituito da: un basamento sul quale vengono montati i due fotogrammi, entrambi suscettibili di essere ruotati intorno al loro punto principale, di cui uno può subire rispetto all'altro anche uno spostamento nel senso normale alla base; uno stereoscopio a specchi disposti a 45° e suscettibili di rotazione, fornito di oculari che consentono un ingrandimento di poco superiore a uno; un dispositivo per la misura della parallasse, composto di una riga trasversale portante gli indici, uno dei quali è dotato di graduazione per misurare la parallasse, tenuta invariabilmente secondo una direzione mediante un sistema di parallelogrammi articolati, ed alla cui estremità si trova l'alloggiamento per una matita o per il calcatoio di un pantografo. In realtà lo strumento dispone di un proprio pantografo che ha la caratteristica di portare il polo montato su una slitta scorrevole e di avere la graduazione già predisposta con le indicazioni dei rapporti di riduzione in relazione ad una determinata lunghezza focale della camera da presa.

FUNZIONE

Consente la determinazione, sulle copie fotagrafiche, delle curve di livello ed il loro tracciamento grafico in proiezione ortogonale, alla scala voluta, insieme ai dettagli topografici con precisione del decimo di millimetro.

MODALITA' D'USO

Posizionati i due fotogrammi sul basamento, si procede con le operazioni di restituzione.
