barra di parallasse, Carl Zeiss Jena

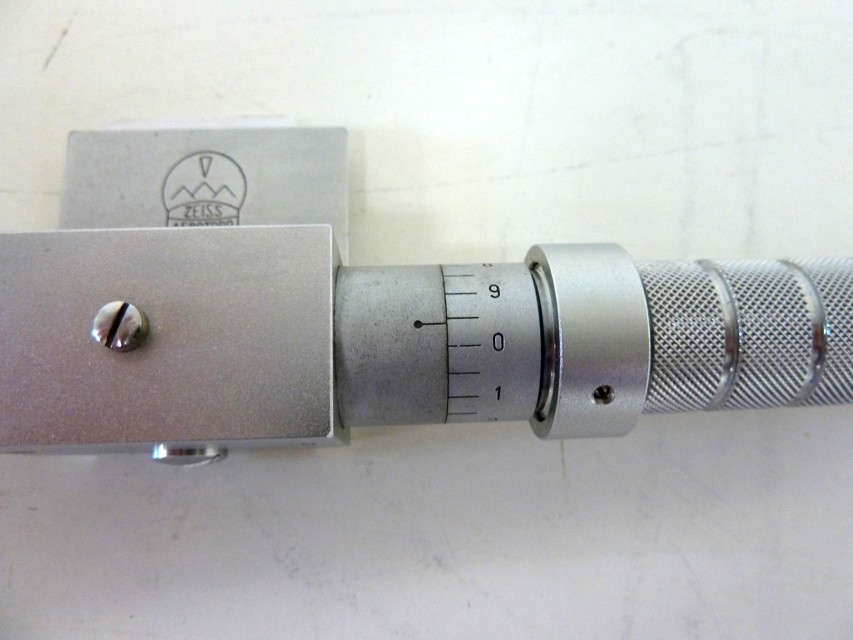

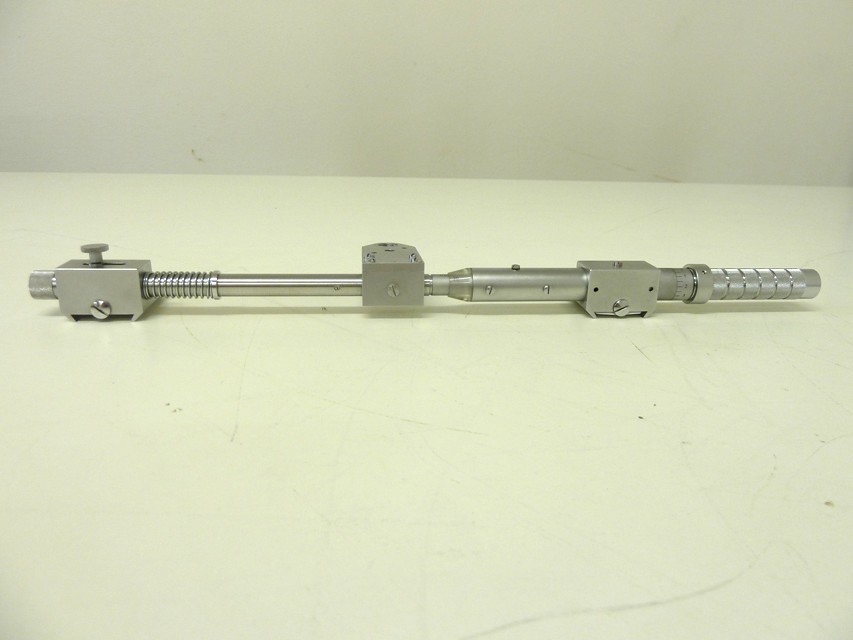

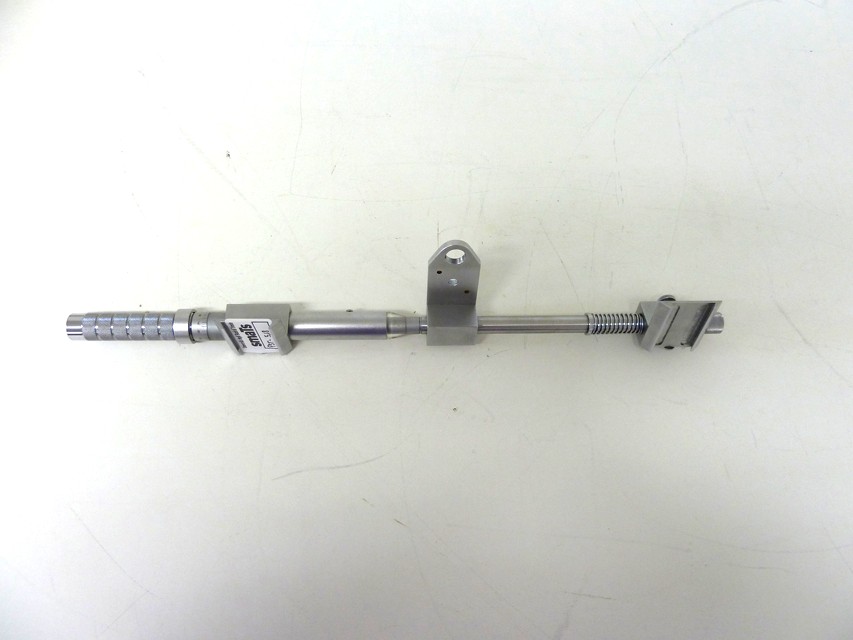

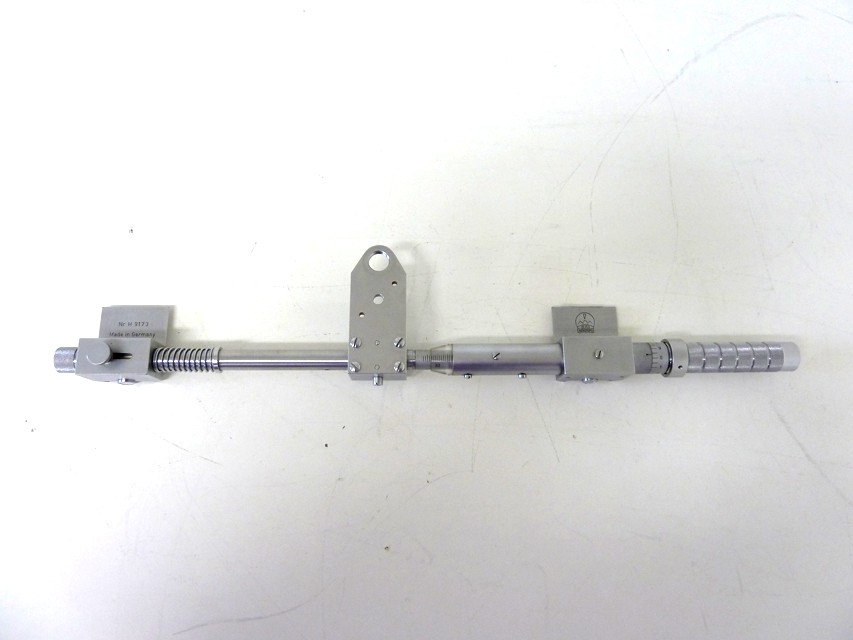

Si tratta di un micrometro a forma di barra fornito, in prossimità delle estremità, di due supporti per l'inserimento di lastrine trasparenti recanti ciascuna due marche di collimazione (una circolare ed una a forma di mezza croce). Il supporto di destra può spostarsi nella direzione dell'asse longitudinale della barra per 35 mm. Tale movimento è misurabile su una scala graduata incisa sulla barra e l'indice di lettura del micrometro permette una stima fino al centesimo di millimetro.

FUNZIONE

Mediante l'uso combinato di uno stereoscopio, permette, oltre ad un'accurata messa a fuoco e di posizionamento delle fotografie, di misurare le differenze di parallasse e calcolare, quindi, le quote degli elementi osservati quali: curve di livello, altezze di alberi ed edifici, etc

MODALITA' D'USO

Presa in considerazione una coppia stereoscopica, si pone la marca della lastrina di sinistra in corrispondenza della sommità dell'oggetto del quale si vuole conoscere la quota, sulla foto di sinistra e la marca della lastrina di destra sull'omologo punto della foto di destra. Osservando allo stereoscopio, si aggiusta la posizione dell'intero complesso fino a quando la marca di riferimento (nata dalla fusione delle due marche dei vetrini della barra) risulta adagiata sul punto desiderato. A questo punto, sull'indice graduato, si legge il valore della sua parallasse. Allo stesso modo si procede per il punto corrispondente alla base dell'oggetto in questione e si legge la sua parallasse. Dalla differenza tra questi due valori è possibile risalire all'altezza dell'oggetto in esame.
