goniometro, Ott, produzione industriale tedesca

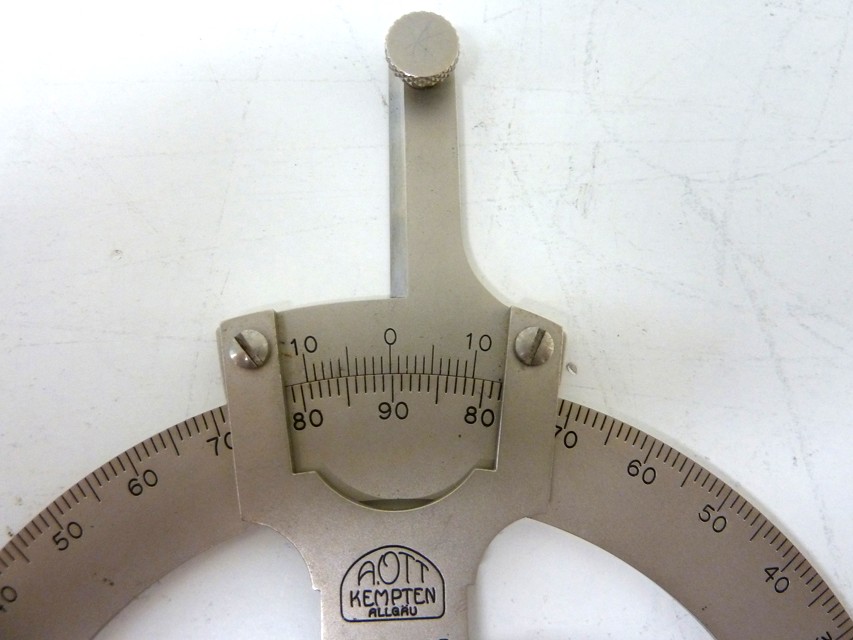

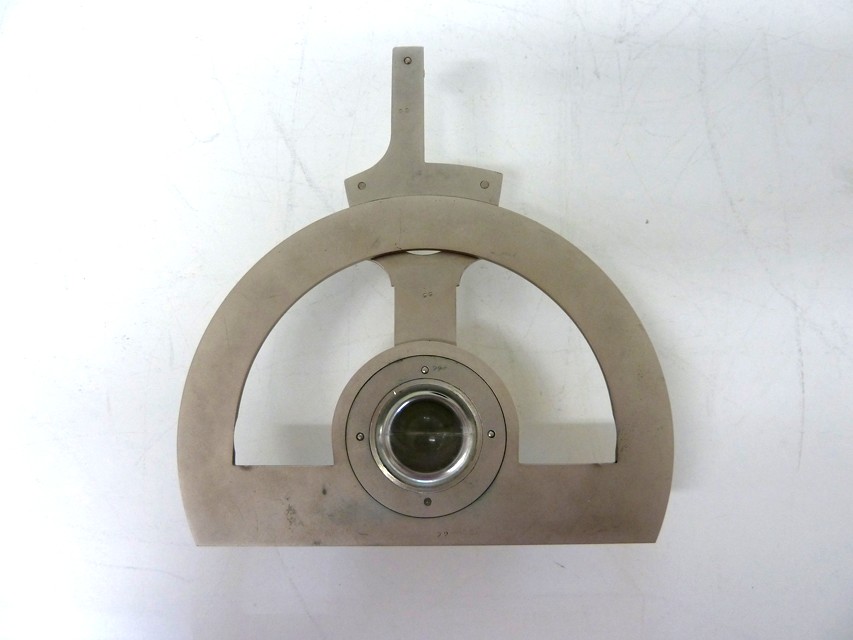

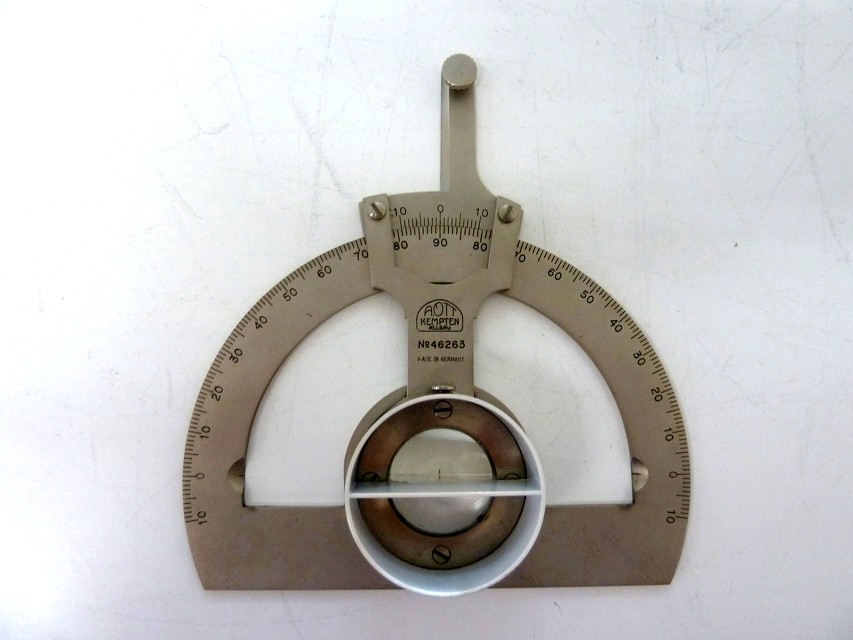

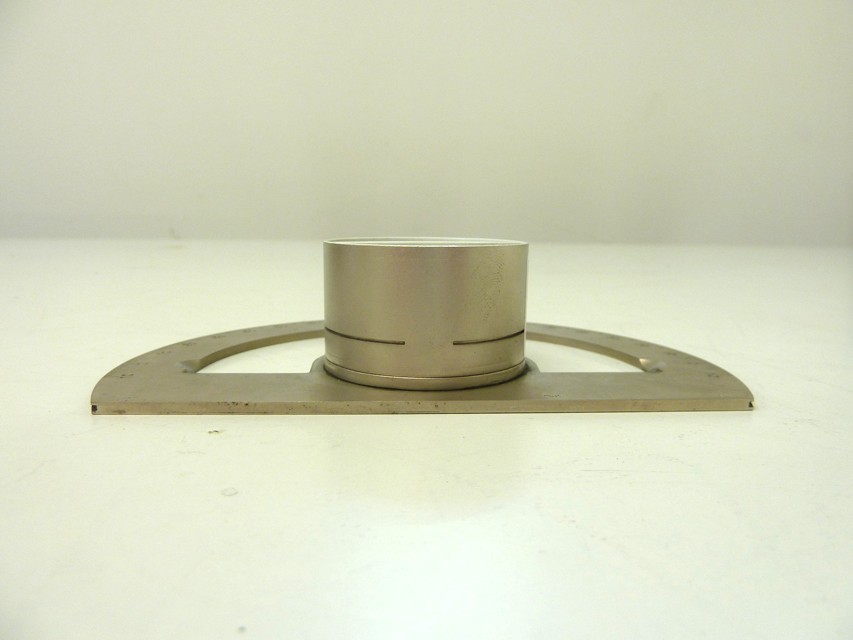

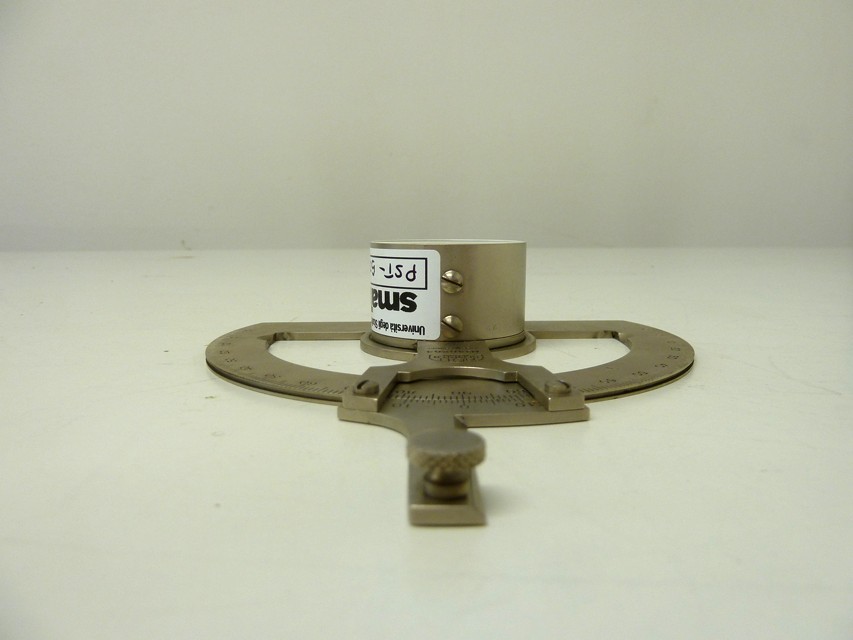

Goniometro semicircolare, con scala graduata crescente in senso orario fino a 90°, valore posto nel punto di vertice, per poi tornare a zero gradi dal lato opposto. Da ambo i lati sono, inoltre, rappresentati dieci gradi prima dello zero. In quello che costituisce il centro della circonferenza ideale è imperniata una lente d'ingrandimento circolare dotata di riferimento orizzontale. A questa è fissato un nonio, dotato di indice, libero di scorrere lungo la circonferenza esterna dello strumento.

FUNZIONE

Consente la misurazione di angoli con precisione di un decimo di grado.

MODALITA' D'USO

Avvalendosi della lente d'ingrandimento, far coincidere il vertice dell’angolo, di cui si vuole conoscere l’ampiezza, con il centro del goniometro e un lato dell’angolo con il riferimento orizzontale passante per lo zero dello strumento. A questo punto, con l'ausilio dell'indicatore, leggere sulla scala graduata del goniometro, il numero dei gradi riportati in corrispondenza dell’altro lato dell’angolo.
