tacheometro, Kern, produzione industriale

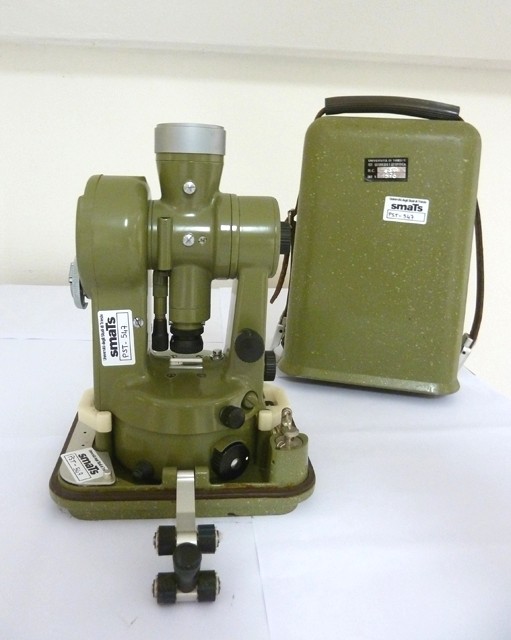

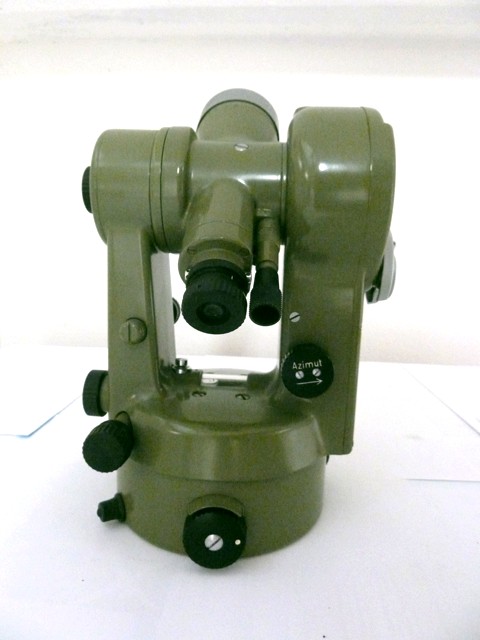

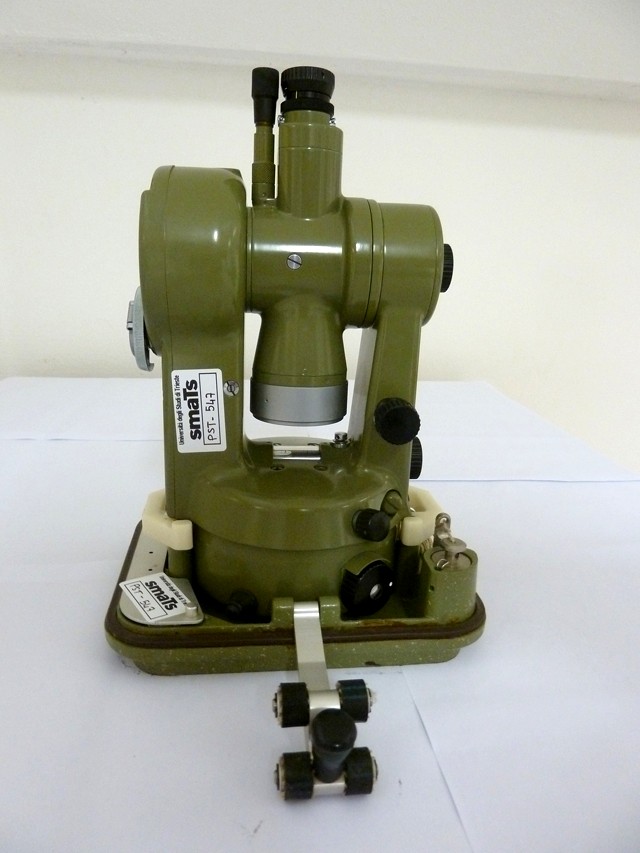

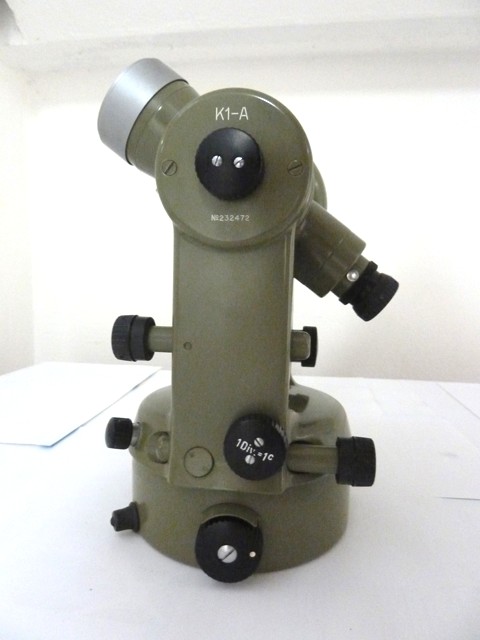

Tacheometro costituito da una base, un'alidada con relativa forca, due cerchi graduati e un cannocchiale. La base è costituita da una robusta scatola circolare. L'alidada, da cui si diparte la forca, è libera di ruotare rispetto alla base e costituisce il supporto dell'asse orizzontale sul quale ruota il cannocchiale. Sull'alidada è presente una livella torica. Relativamente ai cerchi graduati, entrambi sono protetti e a quello verticale è associato uno specchietto. Il cannocchiale, a lunghezza fissa e libero di ruotare attorno all'asse orizzontale, è affiancato da un microscopio che consente la lettura di entrambi i cerchi. Può essere fissato al treppiede tramite un'apposita base a centramento forzato.

FUNZIONE

Consente di misurare angoli azimutali e zenitali con elevata precisione.

MODALITA' D'USO

Si fissa lo strumento al treppiede, preventivamente centrato e, grosso modo, livellato sul punto di stazione. Si effettua il centramento dello strumento sul punto di stazione. Per rendere verticale l'asse di rotazione principale, si centra la bolla della livella torica. Si collima un punto (generalmente rappresentato da una mira) e si eseguono le letture dei valori delle graduazioni lungo i cerchi azimutale e zenitale.
