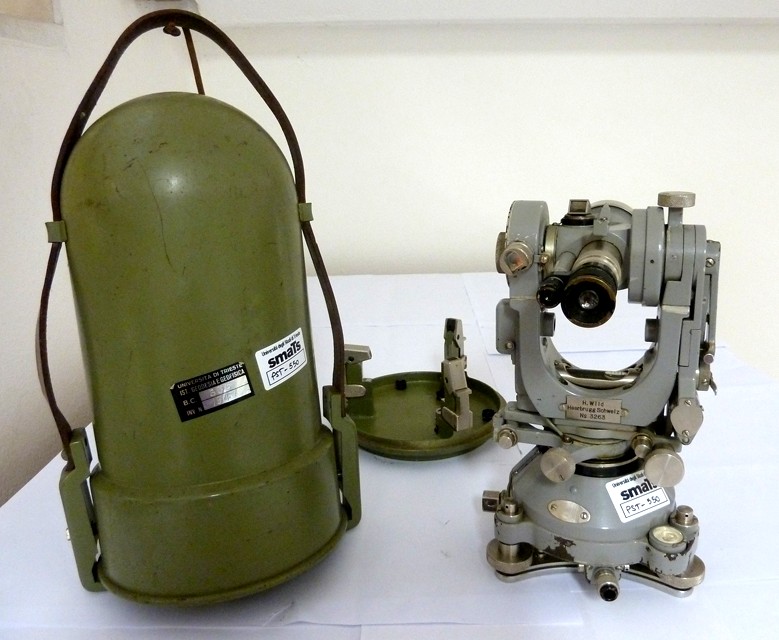

teodolite, Wild Heerbrugg, produzione industriale tedesca

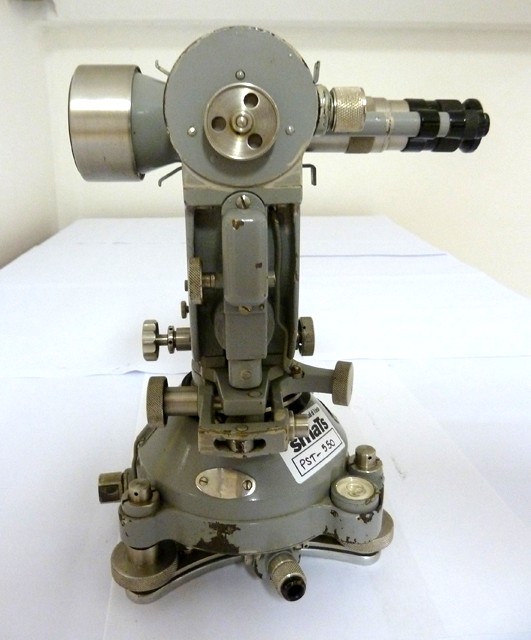

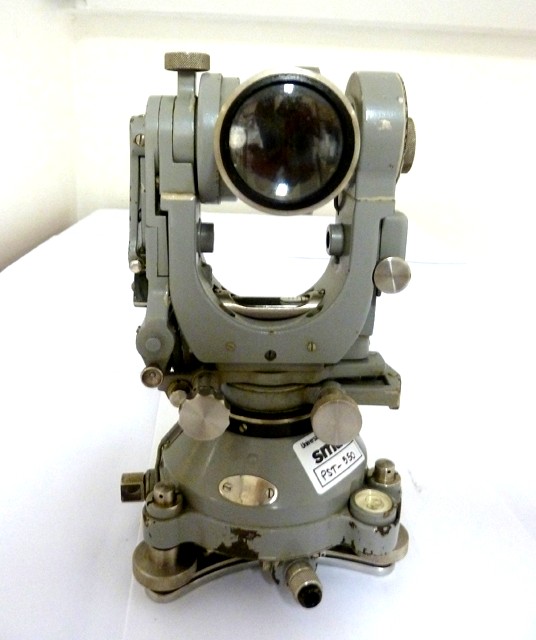

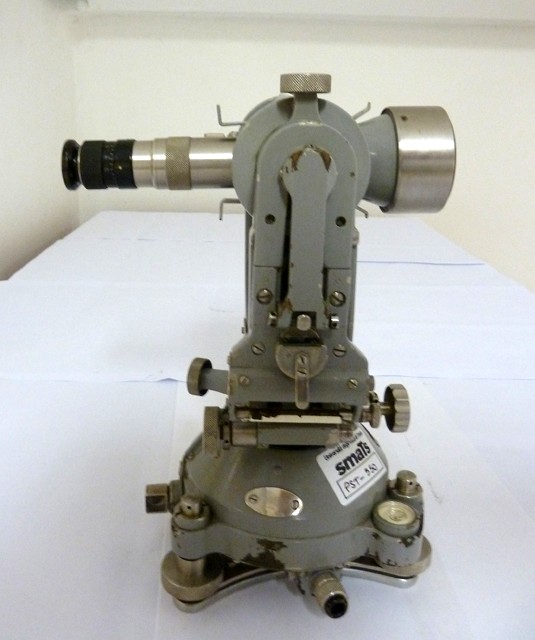

Teodolite costituito da un tricuspide, un'alidada con relativa forca, due cerchi graduati e un cannocchiale. Il tricuspide, costituito da una robusta scatola troncoconica, dotata di livella sferica, permette il collegamento al treppiede mediante un vitone, portato da quest'ultimo, che si avvita nel boccolo centrale della base d'appoggio. L'alidada, da cui si diparte la forca, è libera di ruotare rispetto alla base e costituisce il supporto dell'asse orizzontale sul quale ruota il cannocchiale. Sull'alidada è presente una livella torica. Relativamente ai cerchi graduati, entrambi, costituiti da un disco anulare in vetro ottico, si presentano protetti. Il cannocchiale, a lunghezza fissa e libero di ruotare attorno all'asse orizzontale, è affiancato da un microscopio che consente la lettura di entrambi i cerchi. E' presente un pulsante per il passaggio dalla lettura al cerchio zenitale a quella al cerchio azimutale, che avviene mediante un sistema di microscopi.

FUNZIONE

Consente di misurare angoli azimutali e zenitali ed è, dunque, indicato per tutte le triangolazioni fino al 3° ordine, eventualmente anche per quelle di 2° ordine, per le misure di dettaglio e le osservazioni astronomiche.

MODALITA' D'USO

Si fissa lo strumento al treppiede, preventivamente centrato e, grosso modo, livellato sul punto di stazione. Si livella osservando la bolla sferica e si effettua il centramento dello strumento sul punto di stazione. Per rendere verticale l'asse di rotazione principale, si centra la bolla della livella torica. Si collima un punto (generalmente rappresentato da una mira) e si eseguono le letture dei valori delle graduazioni lungo i cerchi azimutale e zenitale.
