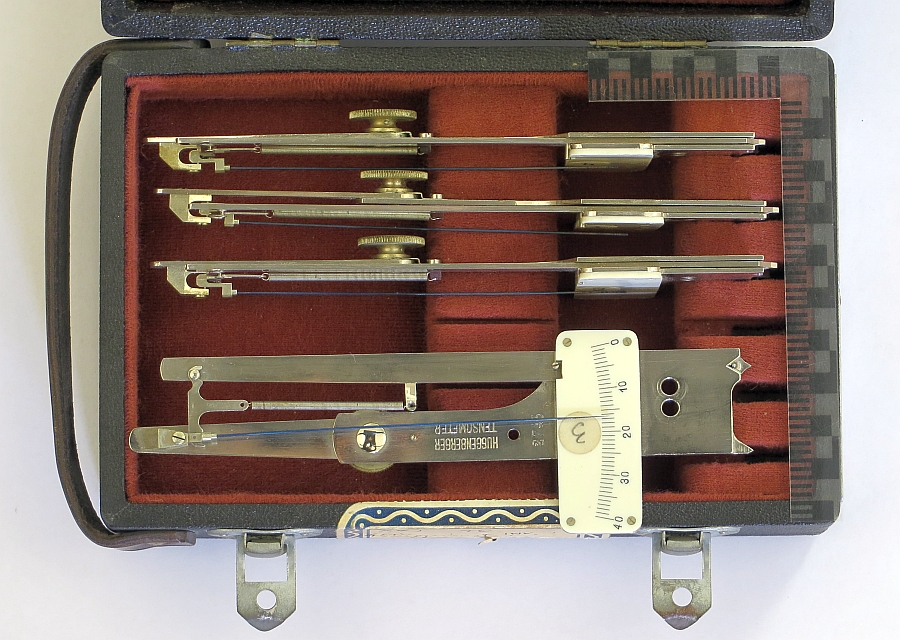

estensimetro meccanico, Tenso Huggenberger Zurich

piccola struttura in acciaio costituita da un supporto che sostiene un insieme di leve che amplificano il movimento relativo, rispetto il supporto stesso, di un coltello per movimentare un indice su una scala graduata.

FUNZIONE

misura la deformazione dell'oggetto su cui è fissato lo strumento misurando la variazione della distanza tra i punti di misura costituiti da un coltello fissato sul supporto dei leveraggi e il coltello mobile collegato con i leveraggi

MODALITA' D'USO

Lo strumento deve essere fissato sull'oggetto in esame utilizzando gli opportuni accessori. Si provvede all'azzeramento allentando la vite posta sul retro dello strumento e ricollocando la parte sostenente il leveraggio di rinvio in modo da spostare opportunamente la lancetta, quindi si stringe novamente la vite, si applica la deformazione all'oggetto sottoposto a misura e si provvede a leggere il valore sulla scala graduata.
