misuratore di deformazione, H. Maihak A.G. Hamburg 39

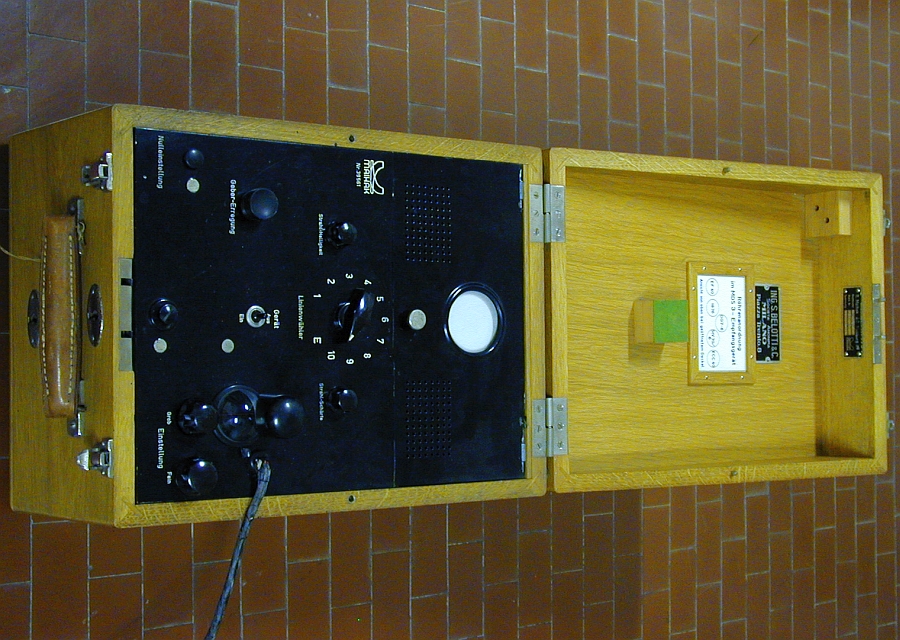

Scatola in legno con esternamente contatti per strumentazione: aperto il coperchio presenta un pannello metallico con manopole di regolazione e pulsanti, un quadrante dotato di lente di ingrandimento ed uno schermo circolare.

FUNZIONE

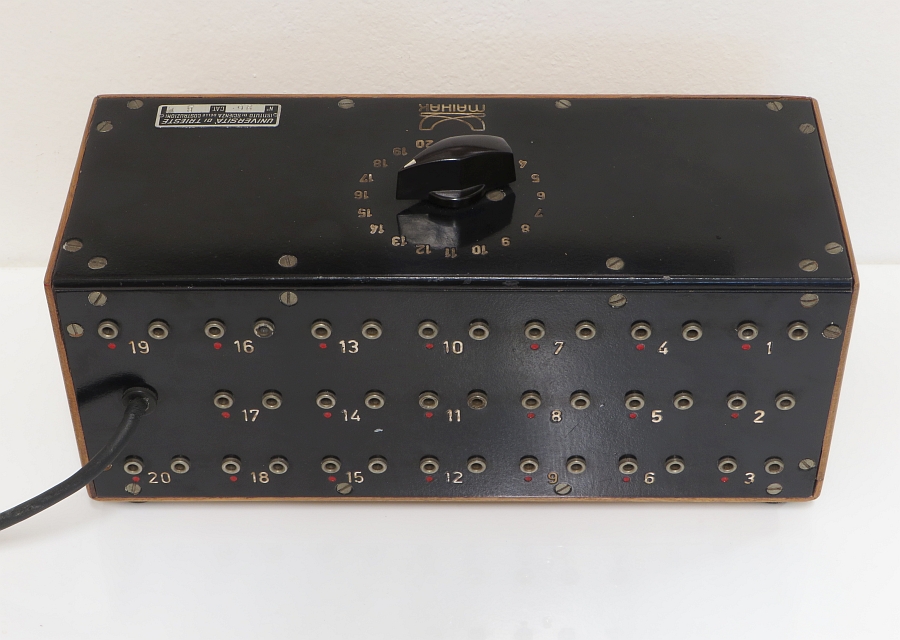

Scatola in legno contenente l’elettronica e le regolazioni per effettuare le misure in modalità elettroacustica, ovvero la misura di spostamenti/deformazioni utilizzando la variazione della frequenza di vibrazione di una corda di acciaio preventivamente accordata ad una corda di acciaio campione posta a bordo dell’apparecchio di misura. L’apparecchio presenta sul pannello superiore un selettore per 10 ingressi degli strumenti remoti, lo schermo circolare dell’oscilloscopio con le manopole delle regolazioni di luminosità e definizione, la manopola per l’eccitazione del sensore, il pulsante per l’azzeramento e il quadrante per la lettura del valore di accordatura con le manopole per la correzione fine e grossolana.

MODALITA' D'USO

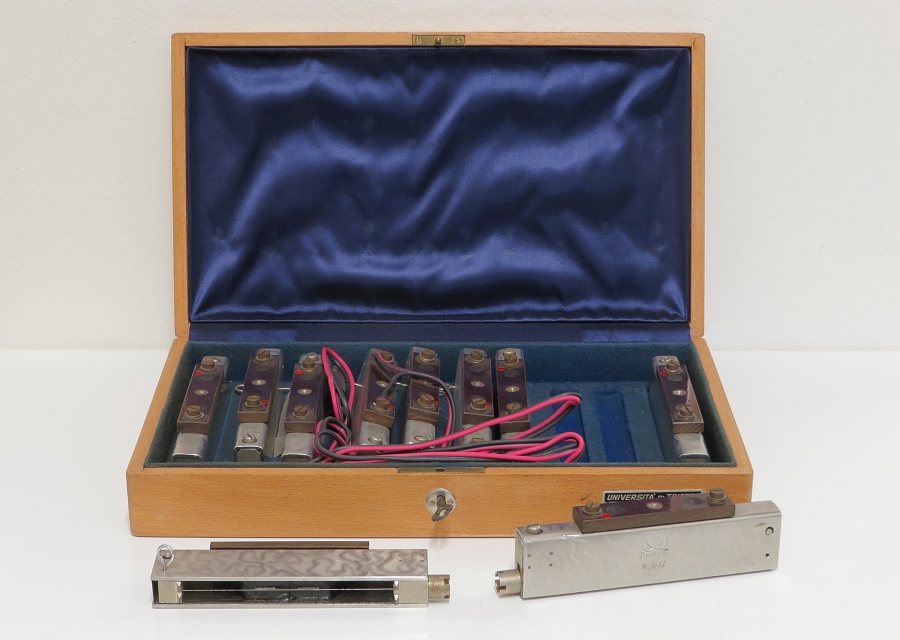

Lo strumento sensore, di opportune dimensioni, viene applicato all’elemento di cui si vuole misurare la deformazione e si provvede a connettere elettricamente lo strumento stesso all’apparecchiatura. Si provvede all’azzeramento del sistema agendo sui controlli fino a che sullo schermo non appare una figura di Lissajous quanto più possibile assimilabile ad una ellisse/circonferenza. Si effettua la lettura sul quadrante di misura. Successivamente alla deformazione dell’elemento in misura si procede alla modifica dell’accordatura della corda campione fino a corrispondere a quella della corda sul misurando, quindi effettuando la differenza tra il valore iniziale a zero spostamento e quello finale si può valutare la deformazione in base alla taratura del sistema effettuata all’origine per ogni sensore.
