amplificatore di misura, Hottinger-Messtechnik Darmstadt

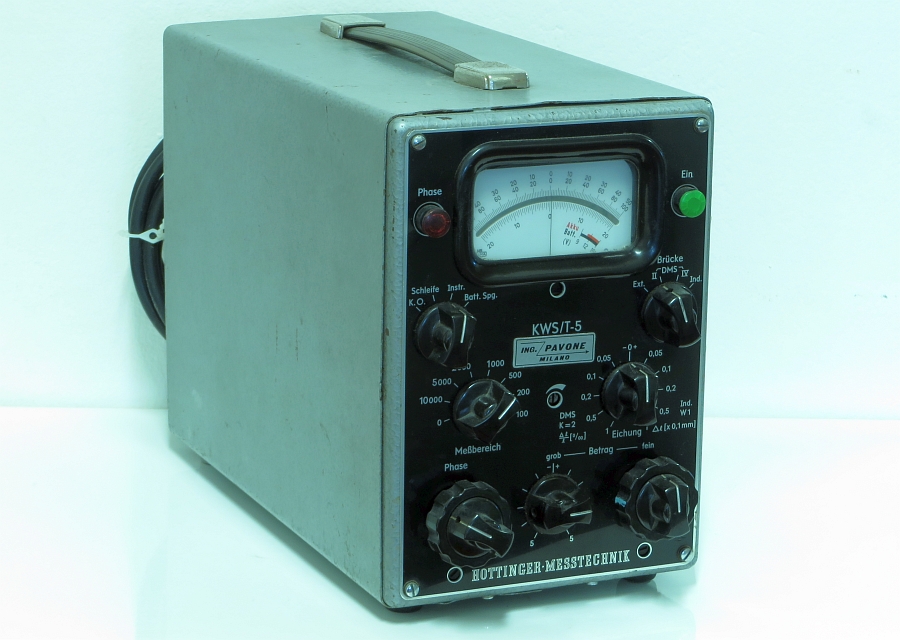

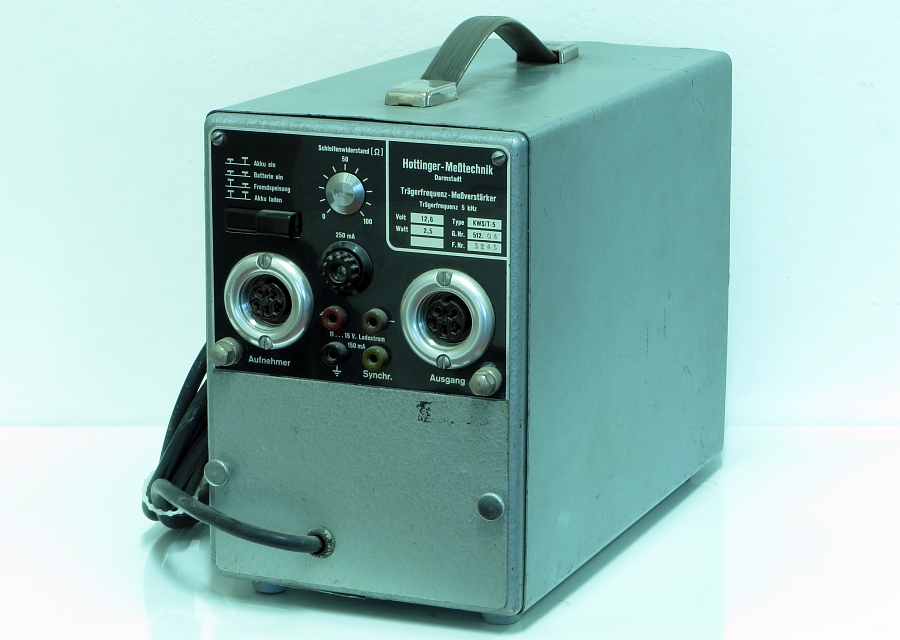

Apparecchio portatile per l'amplificazione dei segnali provenienti da strumenti di misura. Scatola parallelepipeda in acciaio dotata anteriormente di un quadrante con galvanometro e di una serie di manopole di regolazione e posteriormente di 2 attacchi per strumentazione e di ulteriori sistemi di regolazione.

FUNZIONE

l'apparecchio effettua l'amplificazione dei segnali provenienti da strumenti di misura resistivi (tipicamente estensimetri elettrici) o induttivi, fornendo l'alimentazione agli strumenti stessi sia utilizzando la batteria interna, sia utilizzando la rete elettrica.

MODALITA' D'USO

Lo strumento viene collegato posteriormente all'apparecchio tramite opportuno connettore. Successivamente dal quadrante anteriore si procede alla scelta della modalità di lettura relativa alla tipologia di strumento, quindi si effettua la regolazione di amplificazione, di fase e di zero e si procede con la prova di deformazione dell'oggetto in esame. La lettura dei valori di misura può essere fatta sia con un convertitore analogico/digitale esterno che con il galvanometro a bordo dell'apparecchiatura.
