clinometro, Tenso Huggenberger Zurich

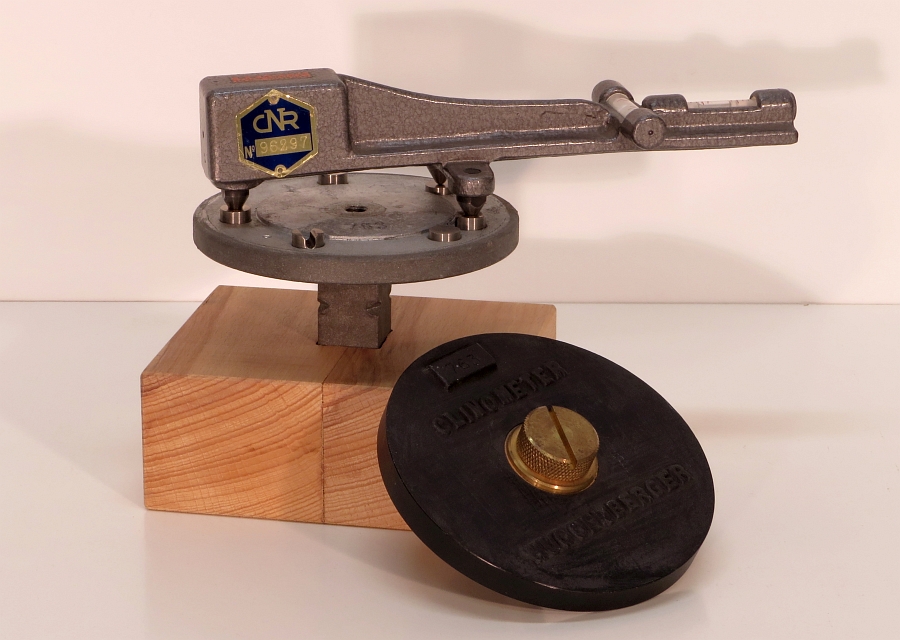

disco di acciaio di spessore mm 8 con 6 piazzole cilindriche di diametro mm 10 poste superiormente, di cui 2 lisce, 2 con un intaglio e 2 con un foro cieco conico. Inferiormente un gambo di acciaio di sezione quadrata di lato mm 20 e lunghezza mm 67 con degli intagli per la presa nell'alloggiamento dell'installazione. Per difendere da danneggiamenti la superficie è presente un coperchio circolare di alluminio con una guarnizione di contatto.

FUNZIONE

base fissa di appoggio per clinometri da incollare stabilmente su elemento architettonico.

MODALITA' D'USO

La base fissa deve essere allocata in un foro in posizione orizzontale utilizzando la bolla di installazione. Si collega quindi lo strumento CLA alla base appoggiandolo in corrispondenza delle piazzole presenti sulla base successivamente al montaggio sullo strumento del piede a 3 punte. Per difendere da danneggiamenti o polvere si pone sulla base il coperchio in assenza dello strumento.
