estensometro, Hottinger Baldwin Messtechnik

Oggetto
estensometro
Categoria
metrologia
Ambito di produzione
Hottinger Baldwin Messtechnik
Cronologia
1968
Localizzazione
Trieste (TS)
smaTs. Sistema museale dell'ateneo di Trieste. Scienza delle costruzioni
Dipartimento di Ingegneria e Architettura
Codice scheda
PST_1740
Iscrizioni

lateralmente: D3

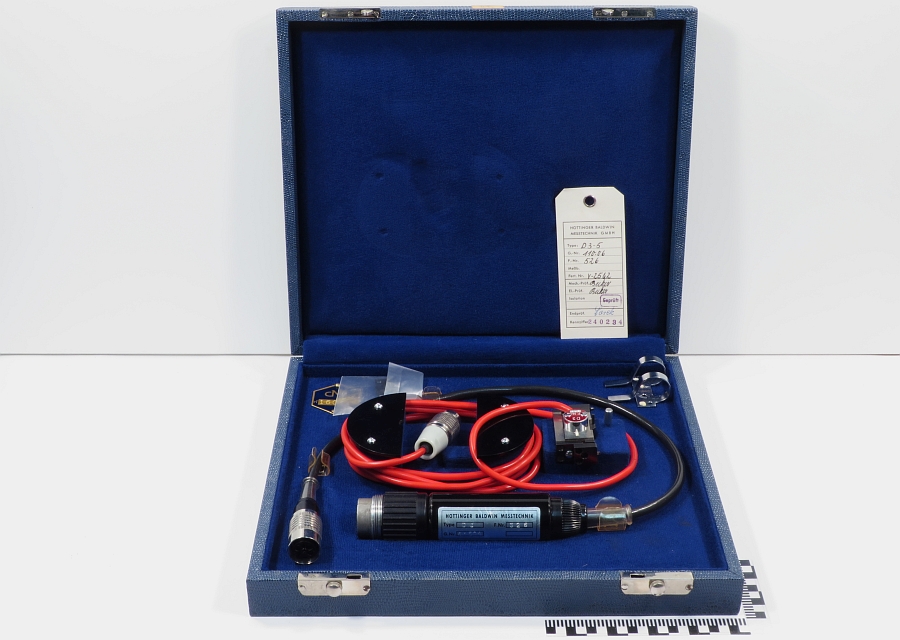

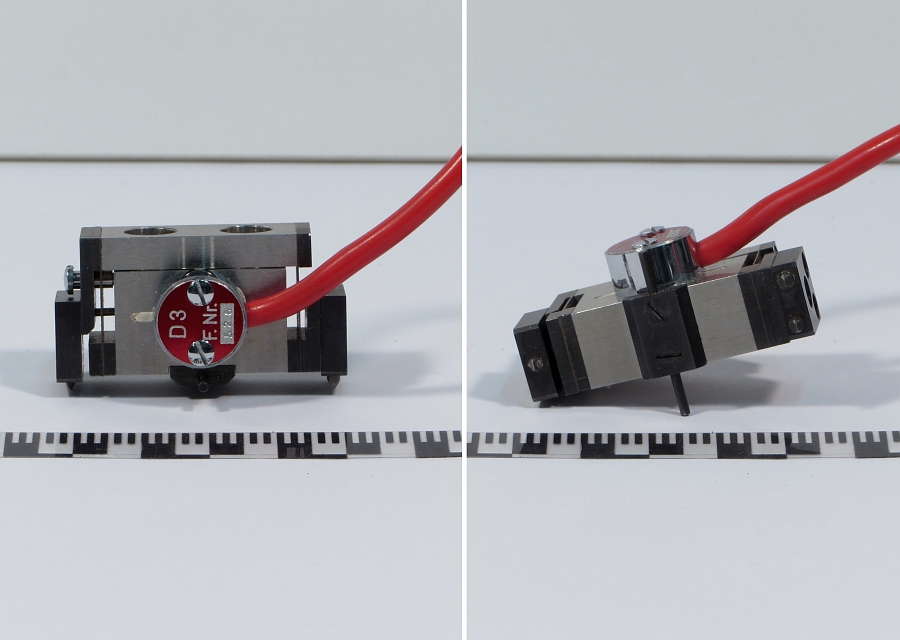

corpo prismatico con una sporgenza cilindrica laterale. Alle estremità del corpo dello strumento sono presenti da un lato 2 punte fisse di ancoraggio al misurando, mentre all’altra estremità è presente una punta centrata rispetto al corpo e montata su una sorta di cerniera a molla di acciaio per permettere il movimento della stessa e quindi dell’equipaggio mobile ad essa solidale. Lateralmente in basso il corpo dello strumento presenta 2 astine orizzontali per permettere il fissaggio dello strumento al misurando mediante apposita attrezzatura. Il cavo di collegamento con la centralina di acquisizione comprende il compensatore per la calibrazione dello strumento.

FUNZIONE

Sensore di posizione induttivo usato come estensometro con corsa utile di mm ±1.

MODALITA' D'USO

Il sensore viene fissato sull’elemento di cui si vuole misurare la deformazione tramite opportuno afferraggio elastico in una zona con la superficie precedentemente predisposta per l’aggrappo delle punte in dotazione. Il sensore viene collegato tramite il cavo apposito all’amplificatore di misura, quindi si procede all’azzeramento del sistema e alla compensazione capacitiva del cavo stesso (il segnale è in frequenza per poter valutare la variazione di induttanza) e successivamente si avvia l’esperimento.
