disegno architettonico, Nobile Pietro, XIX

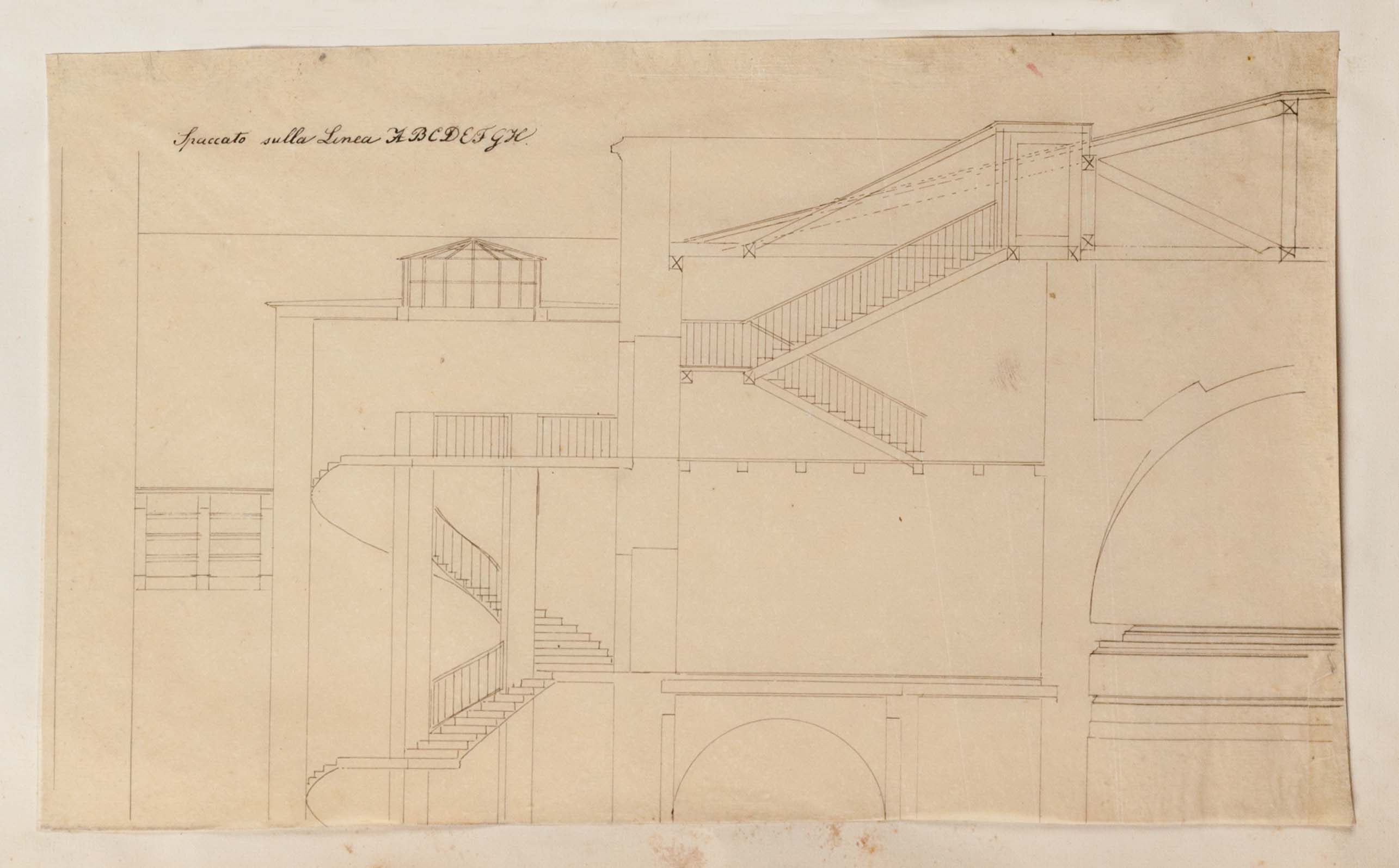

La sezione, che raffigura, seppur parzialmente, la zona superiore della chiesa di Sant’Antonio Nuovo a Trieste, si concentra prevalentemente sulla copertura dell’edificio e sulle strutture – scale a rampe o elicoidali – che ne permettono l’accesso.

Si tratta di un disegno prezioso poiché permette di comprendere come Pietro Nobile ha concepito la parte sommitale dell’edificio. Si osservano lucernari e le strutture portanti destinate a sorreggere le coperture di spazi ampi come le campate. È evidente la cura riservata all’ideazione di strutture così complesse. Ciò evidenzia come l’architetto non fosse solamente attento all’armonia degli spazi interni e all’equilibrio delle facciate esterne, ma controllasse parimenti, con piglio da vero progettista, anche le questioni puramente strutturali e costruttive tout court (evidenti nella disposizione delle scale per raggiungere facilmente le zona del sottotetto).
