disegno architettonico, Nobile Pietro, XIX

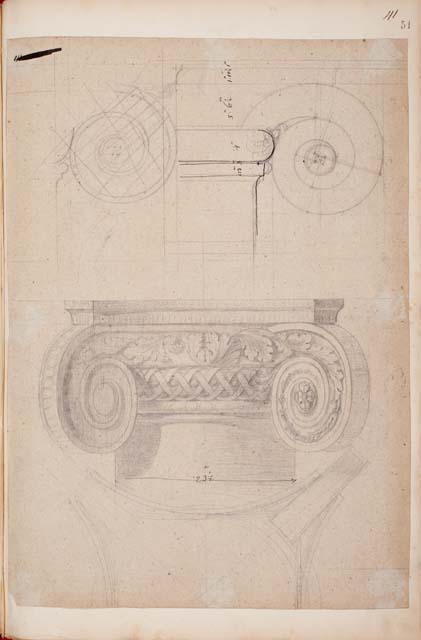

Questo foglio di Pietro Nobile offre una visione articolata di due disegni architettonici. Nella sezione superiore, l'attenzione dell'architetto è incentrata sull'articolazione della voluta del capitello ionico e sulla sua connessione al fusto della colonna. Nella sezione inferiore, ipotizza un capitello con quattro lati uguali, progettato appositamente per risolvere situazioni d'angolo.

Nella parte superiore del foglio, Nobile si dedica con precisione all'analisi dell'articolazione della voluta del capitello ionico. La sua attenzione è rivolta a garantire una transizione armoniosa e strutturale tra la voluta e il fusto della colonna. Nella sezione inferiore il particolare capitello, noto come "a quattro facce", si distingue per la disposizione delle volute in modo diagonale rispetto ai lati dell'abaco. In questo caso specifico, l'abaco segue un andamento concavo, opponendosi virtualmente alla convessità del fusto della colonna. Il foglio non solo testimonia la conoscenza approfondita degli elementi architettonici, ma suggerisce anche la capacità di progettazione, mantenendo sempre l'estetica e la funzionalità al centro della sua pratica architettonica.
