voltmetro, ditta Trub Tauber

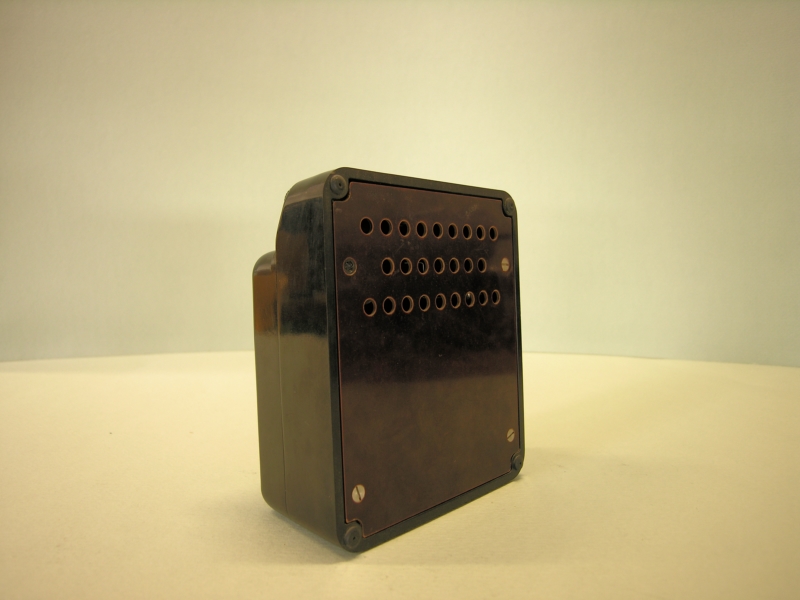

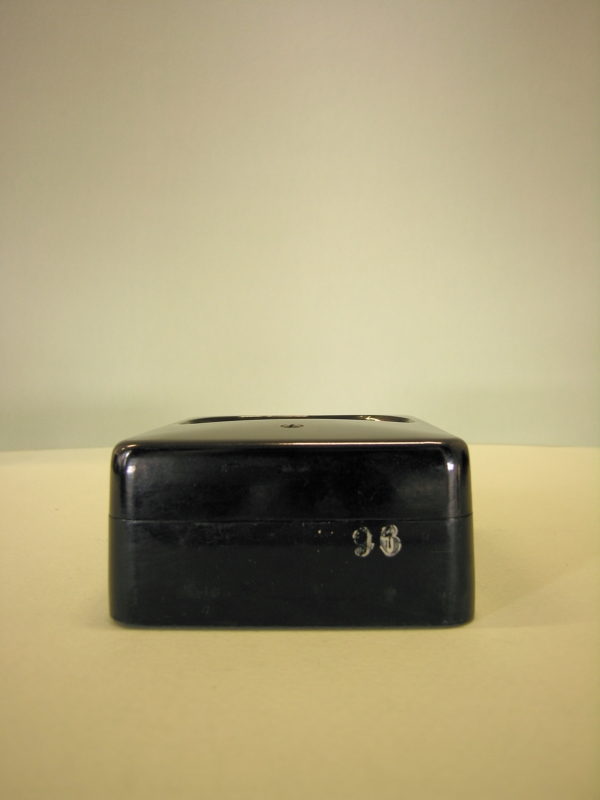

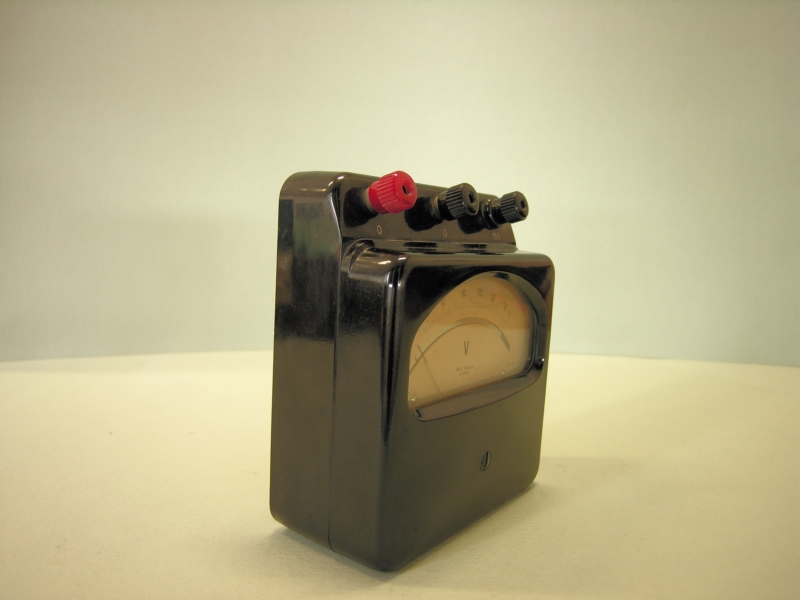

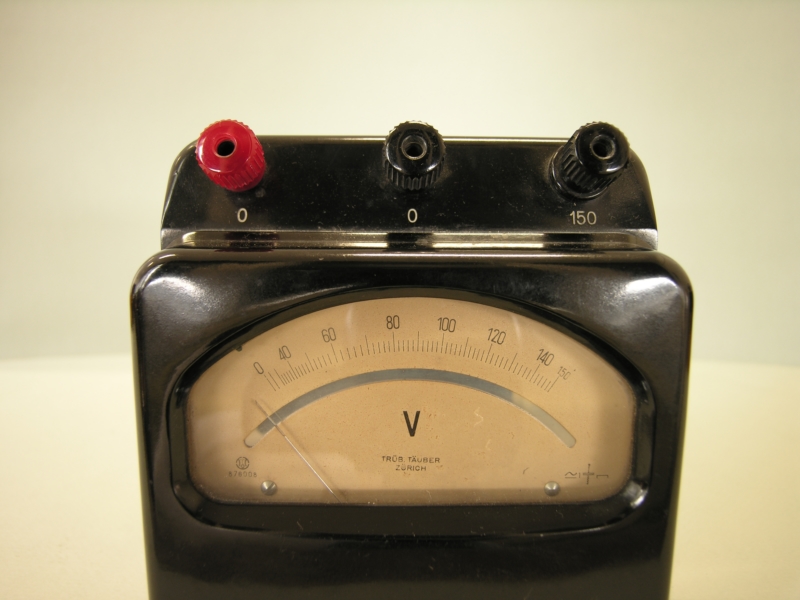

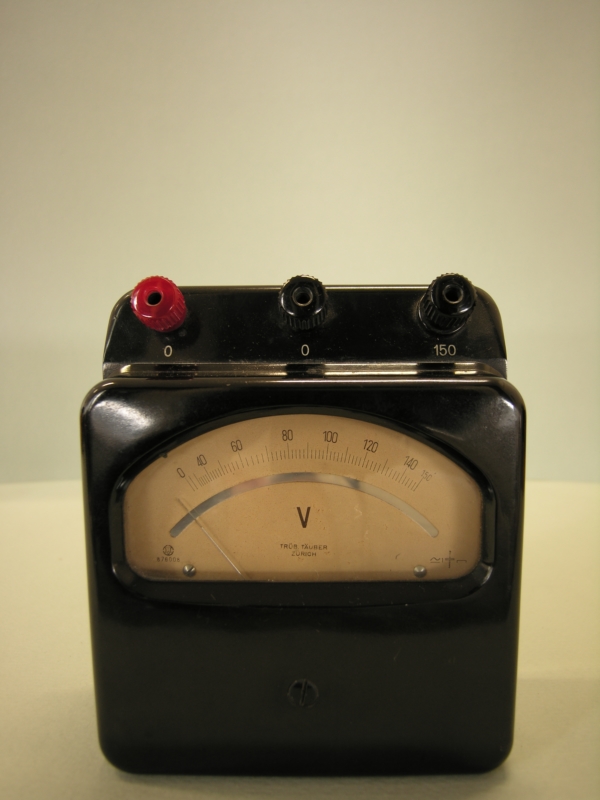

Oggetto a forma di parallelepipedo, realizzato in plastica di colore nero, con faccia posteriore in compensato e provvista di quattro piedini angolari di appoggio. Anterioremente è stato ricavato il quadrante di lettura della misurazione, grazie ad una finestra in vetro trasparente. Sul quadrante di misurazione la scala va da 0 a 150 V. Sopra il quadrante, direttamente a contatto con il corpo dello strumento, sono posizionati, in modo equidistante tra di loro e verticalmente rispetto al piano di appoggio, i tre spinotti per il collegamento con i cavi elettrici degli strumenti da rilevare. Gli spinotti, alla base, presentano ciscuno delle indicazioni di rapporto (0, 0 , 0); sono costituiti da una vite fissa, filettata, e da una rotellina, avvitabile a seconda delle necessità, realizzata in acciaio con rivestimento di plastica, una delle rotelline e' di colore rosso. Venticinque fori di aerazione, disposti ordinatamente su tre righe, si trovano sul lato posteriore dello strumento.

FUNZIONE

misurare la tensione della corrente

MODALITA' D'USO

Apparecchio di precisione, da tavolo; collegato allo strumento-macchinario da rilevare tramite il filo elettrico che viene avvolto alla vite e fissato con la rotella di plastica dello spinotto desiderato.
