prova transistor e diodi, ditta Chinaglia

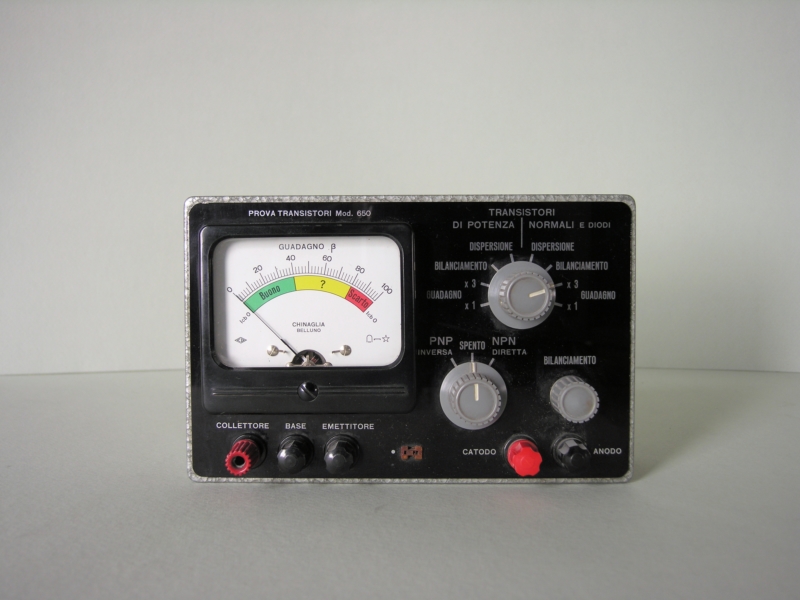

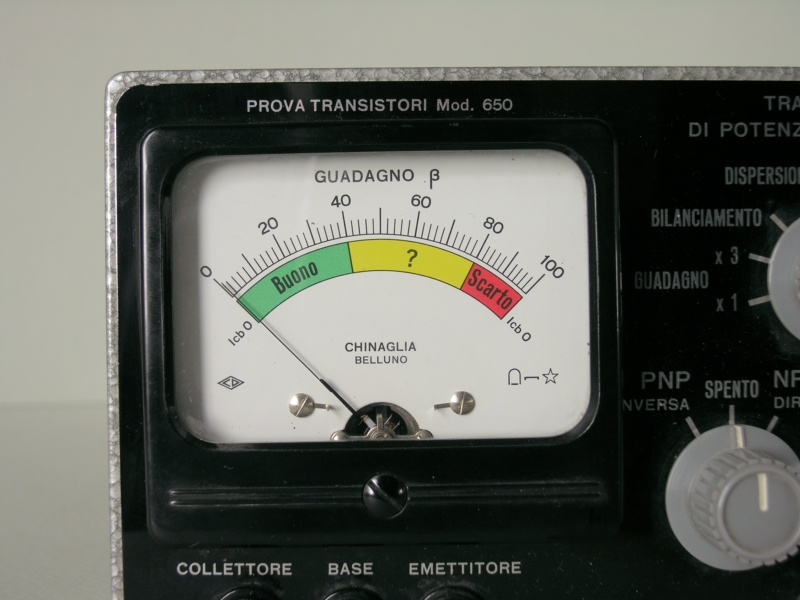

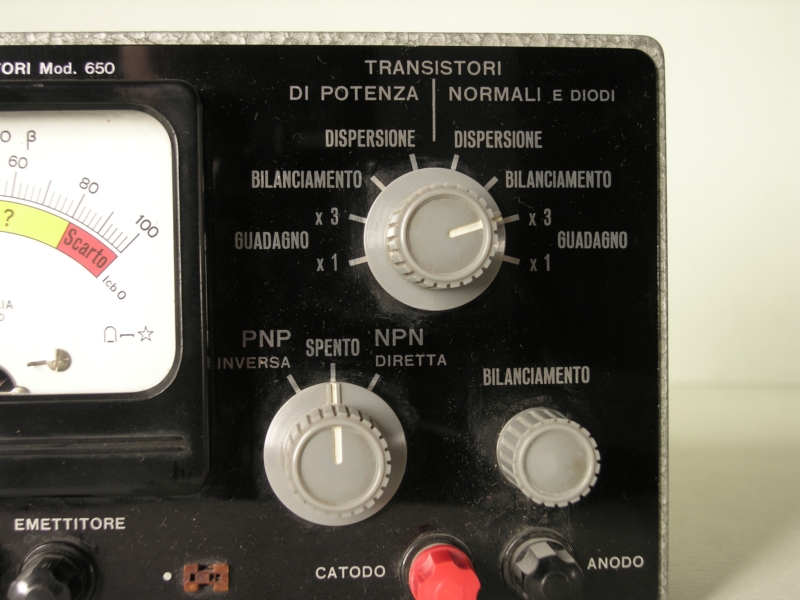

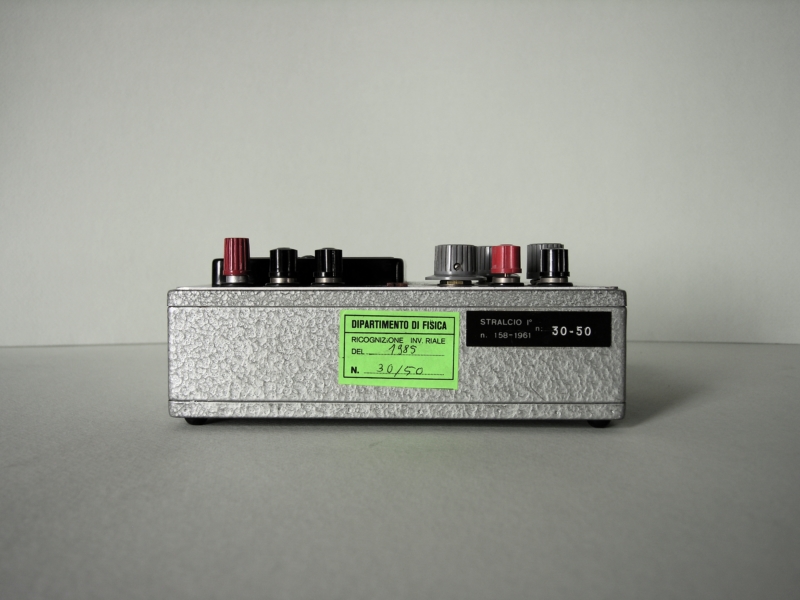

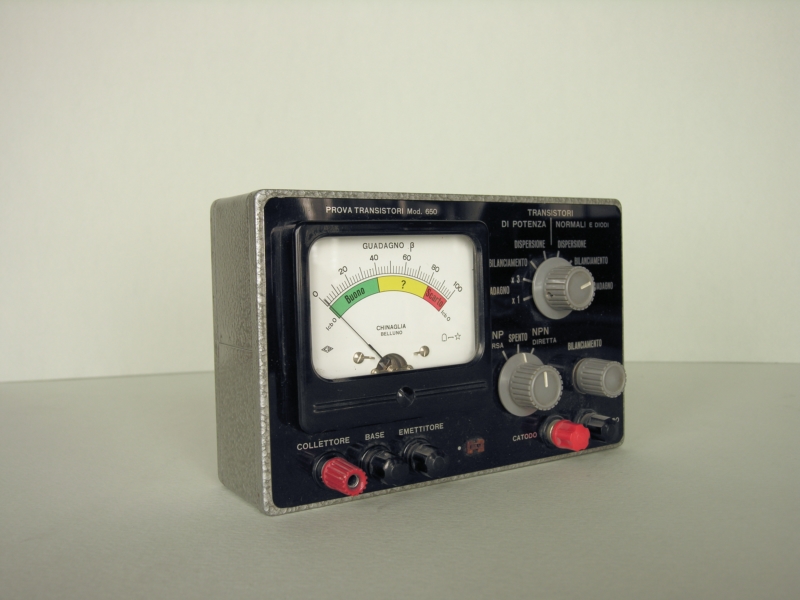

Oggetto a forma di parallelepipedo, realizzato in metallo di colore grigio e nero, dotato di quattro piedini angolari d'appoggio posteriori. La faccia anteriore dello strumento, l'unica a non essere di colore grigio, costituisce il sistema di controllo dello strumento con il quadrante di misurazione ricavato grazie ad una finestra rettangolare in vetro. Sul quadrante di misurazione la scala va da 0 a 100 β. Sotto il quadrante, direttamente a contatto con il corpo dello strumento, sono posizionati, in modo equidistante tra di loro, i tre spinotti per il collegamento con i cavi elettrici dei transistor da rilevare. Ciascuno degli spinotti presenta, sopra, delle indicazioni sulla funzione (collettore, base, emettitore); essi sono costituiti da una vite fissa e da una rotellina, avvitabile a seconda delle necessità, realizzata in acciaio con rivestimento di plastica. A lato del quadrante di misurazione, sono posizionati due interrutori di funzionameto dell'apparato, con delle discalie sulla loro funzione (DISPERSIONE, BILANCIAMENTO, GUADAGNO,..., o PNP INVERSA, SPENTO, NPN DIRETTA); e un regolatore di bilanciamento. Sotto gi interrutori e il regolatore vi sono due morsetti, uno nero e uno rosso, per il collegamento del catodo e dell'anodo del diodo. Gli spinotti sono costituiti da una vite fissa e da una rotellina, avvitabile a seconda delle necessità, realizzata in acciaio con rivestimento di plastica.

FUNZIONE

testare il funzionamento di transistor e diodi

MODALITA' D'USO

Apparecchio di precisione, da tavolo; collegato al transistor-diodo da testare tramite il filo elettrico che viene avvolto alla vite e fissato con la rotella di plastica dello spinotto desiderato.
