scatola di condensatori, Heathkit

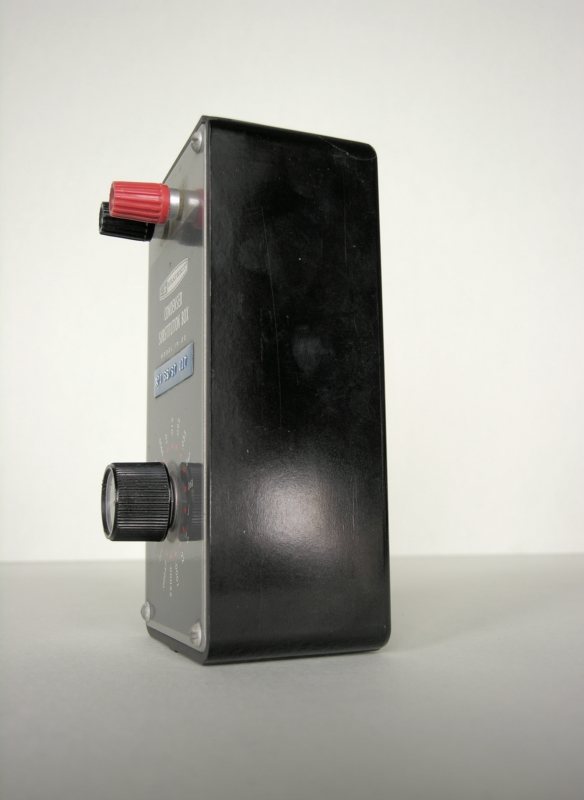

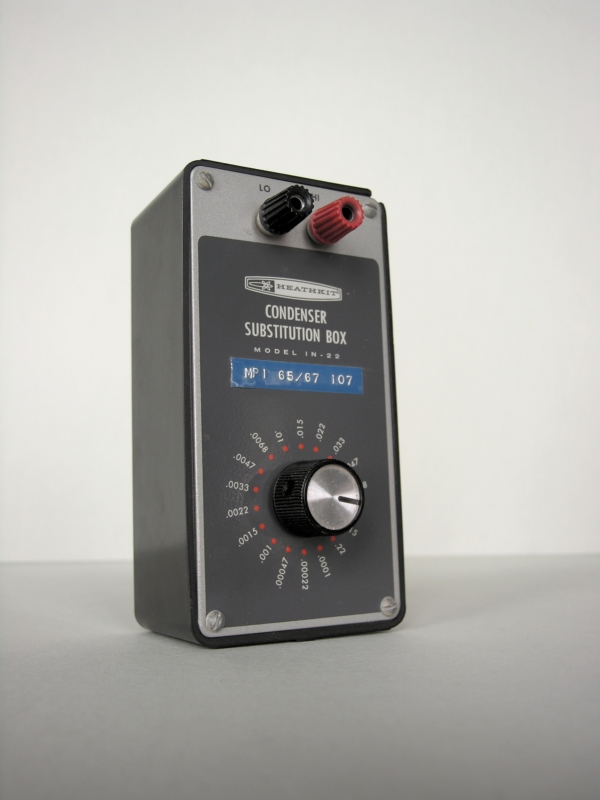

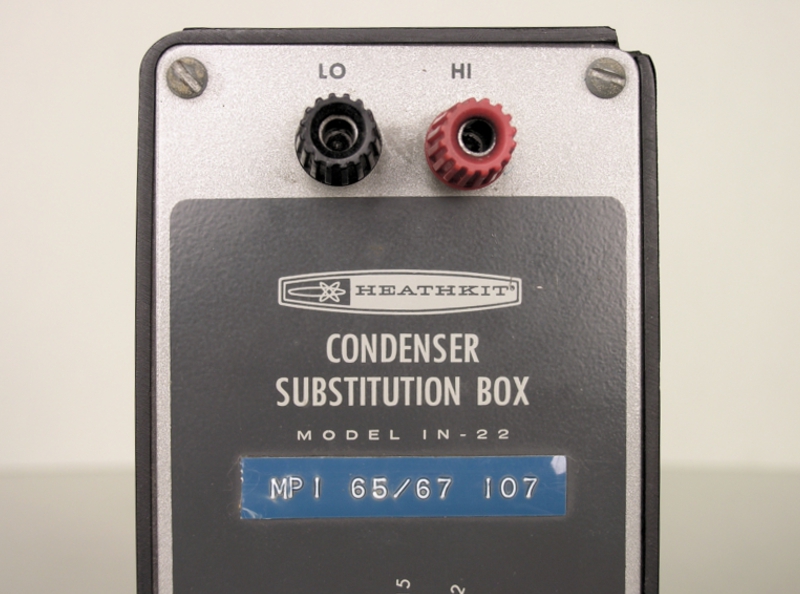

Oggetto a forma di parallelepipedo, provvisto di quattro piedini d'appoggio posteriori. La faccia anteriore e' costituita da una lastra metallica ove è posto il sistema di controllo dello strumento, costituito da un regolatore a manopola nella parte bassa dello strumento. Attorno alla manopola è indicata la scala di valori su cui si può impostare lo strumento, da 0.22 a 0.0001 µF. Anteriormente nella parte alta sono posizionati due spinotti per il collegamento con i cavi elettrici degli strumenti. Gli spinotti sono costituiti da una vite fissa e da una rotellina, avvitabile a seconda delle necessità, realizzata in acciaio con rivestimento di plastica.

FUNZIONE

generare un condensatore di valore a scelta.

MODALITA' D'USO

Apparecchio di precisione, da tavolo; collegato allo strumento-macchinario tramite il filo elettrico che viene avvolto alla vite e fissato con la rotella di plastica dello spinotto desiderato. Il valore del condensatore scelto puo' essere impostato tramite il regolatore anteriore.
